Что такое дымосос ДН и где он находится в газовом тракте
В котельной дымосос устанавливается в газовом тракте после тех элементов, через которые должны пройти продукты сгорания: котла, конвективных поверхностей, экономайзера, газоочистного оборудования и газоходов — конкретная последовательность зависит от проекта. Дымосос формирует разрежение, необходимое для устойчивого движения газов в сторону дымовой трубы.
Если дутьевой вентилятор подает воздух к топке, то дымосос выполняет противоположную по направлению задачу — удаляет продукты сгорания из котла и преодолевает сопротивление газового тракта.
Почему ДН относится к центробежным машинам
Поток входит в рабочее колесо преимущественно вдоль его оси, а затем под действием вращающихся лопаток изменяет направление и выходит к периферии. Это и есть характерная схема радиальной, или центробежной, машины.
Рабочее колесо преобразует механическую энергию электропривода в энергию газового потока. Спиральный корпус, который часто называют «улиткой», собирает газ с периферии колеса и направляет его к выходному патрубку.

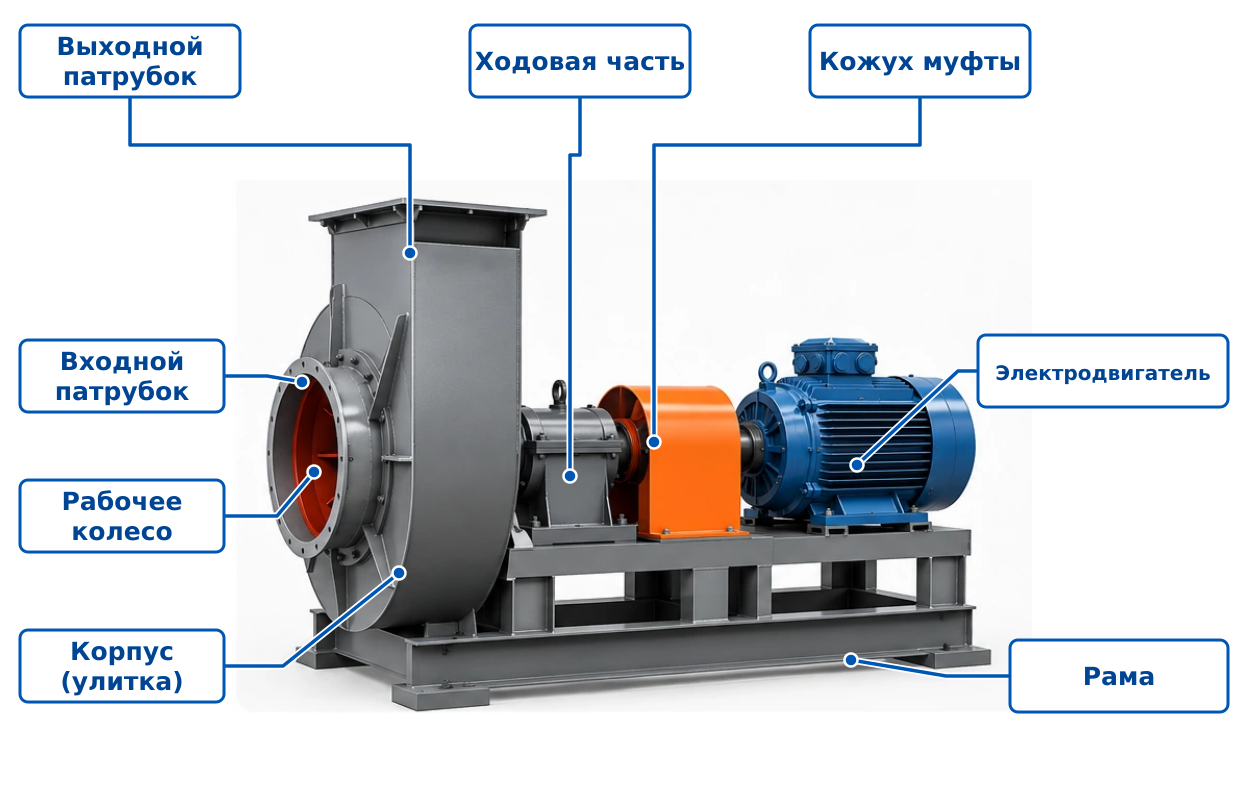

Основные узлы дымососа ДН
Конкретная комплектация зависит от типоразмера и исполнения, однако базовая конструкция строится вокруг нескольких основных узлов.
| Узел | Основная функция | Что особенно важно при эксплуатации |
|---|---|---|
| Корпус-улитка | Собирает поток с рабочего колеса и направляет его в выходной патрубок | Герметичность, износ стенок, отсутствие деформаций и касаний колеса |
| Рабочее колесо | Передает газу энергию и формирует расход и давление | Чистота лопаток, износ, трещины, балансировка, надежность посадки |
| Входной патрубок / входной конус | Подводит поток к рабочему колесу с минимальными потерями | Соосность с колесом, состояние зазора, отсутствие посторонних предметов |
| Направляющий аппарат | Предварительно закручивает и регулирует входящий поток, если предусмотрен конструкцией | Свободный ход лопаток, синхронность поворота, положение привода |
| Электродвигатель и привод | Создают и передают крутящий момент рабочему колесу | Направление вращения, ток, нагрев, состояние подшипников и креплений |
| Рама / основание | Объединяет узлы и передает нагрузки на фундамент | Жесткость, затяжка крепежа, отсутствие перекоса и расшатанности |
| Выходной патрубок | Соединяет корпус с газоходом | Отсутствие внешней нагрузки от газохода, герметичность соединения |
Далее разберем каждый элемент подробнее.
Рабочее колесо: главный аэродинамический элемент
Рабочее колесо — центральный элемент дымососа. Именно оно получает вращение от привода и сообщает энергию газовому потоку.
В типовых моделях серии ДН из текущей номенклатуры применяются центробежные рабочие колеса с лопатками, загнутыми назад. В распространенных исполнениях используется шестнадцать лопаток. Такая геометрия связана с требуемой аэродинамической характеристикой и устойчивой работой тягодутьевой машины в расчетной области.
Из чего состоит рабочее колесо
Конструктивно колесо включает ступицу и сварную крыльчатку. Крыльчатка формируется дисками и лопатками, которые образуют каналы для движения газа. Ступица обеспечивает соединение колеса с валом привода.
Когда колесо вращается, газ поступает к его центральной части, захватывается лопатками и перемещается к внешнему диаметру. При этом увеличиваются скорость и энергия потока.
Почему состояние колеса критично для вибрации
Рабочее колесо вращается с высокой частотой, поэтому даже сравнительно небольшое неравномерное загрязнение, износ или деформация могут изменить распределение массы относительно оси вращения. Результатом становится дисбаланс и рост вибрации.
На состояние колеса особенно влияют:
- абразивный износ лопаток частицами золы и пыли;
- налипание отложений на одной части колеса;
- локальная коррозия;
- повреждение кромок лопаток;
- ремонтная сварка без последующей проверки балансировки;
- нарушение посадки ступицы.
Подробнее о диагностике этих симптомов мы разобрали в материале «7 основных причин вибрации дымососа».
Корпус-улитка: почему он имеет спиральную форму
Спиральный корпус выполняет не декоративную, а аэродинамическую функцию. После выхода из рабочего колеса газ движется с высокой скоростью. Корпус постепенно собирает поток по окружности и подводит его к выходному патрубку.
Сечение канала по мере движения к выходу увеличивается. Благодаря этому часть динамического давления преобразуется в статическое, а поток получает организованное направление в газоход.
Что проверяют на корпусе
При осмотре обращают внимание на:
- состояние листового металла в зоне наибольшего воздействия потока;
- герметичность сварных швов и фланцев;
- следы касания рабочего колеса;
- трещины возле ребер жесткости и креплений;
- состояние ревизионных элементов, если они предусмотрены;
- внешнюю нагрузку от присоединенного газохода.
Газоход не должен использовать корпус дымососа как несущую опору. Избыточная внешняя нагрузка способна вызвать деформацию корпуса, нарушение зазоров и дополнительную вибрацию.
Входной патрубок и входной конус
К рабочему колесу газ должен подходить максимально равномерно. Задача входного патрубка и входного конуса — сформировать поток перед входом в колесо и снизить аэродинамические потери.
Если поток подходит к колесу с сильной неравномерностью, закруткой или турбулентностью, машина может работать шумнее, а реальная рабочая точка будет отличаться от ожидаемой.
Почему важен зазор у входа в колесо
В конструкции центробежной машины взаимное положение входного конуса и рабочего колеса влияет на утечки внутри проточной части. Слишком большой зазор увеличивает перетоки и снижает эффективность, а недопустимо малый создает риск механического касания при деформации или вибрации.
Поэтому после ремонта, демонтажа колеса или корпуса геометрию и зазоры восстанавливают по технической документации конкретного типоразмера, а не «на глаз».
Направляющий аппарат: управление потоком до рабочего колеса

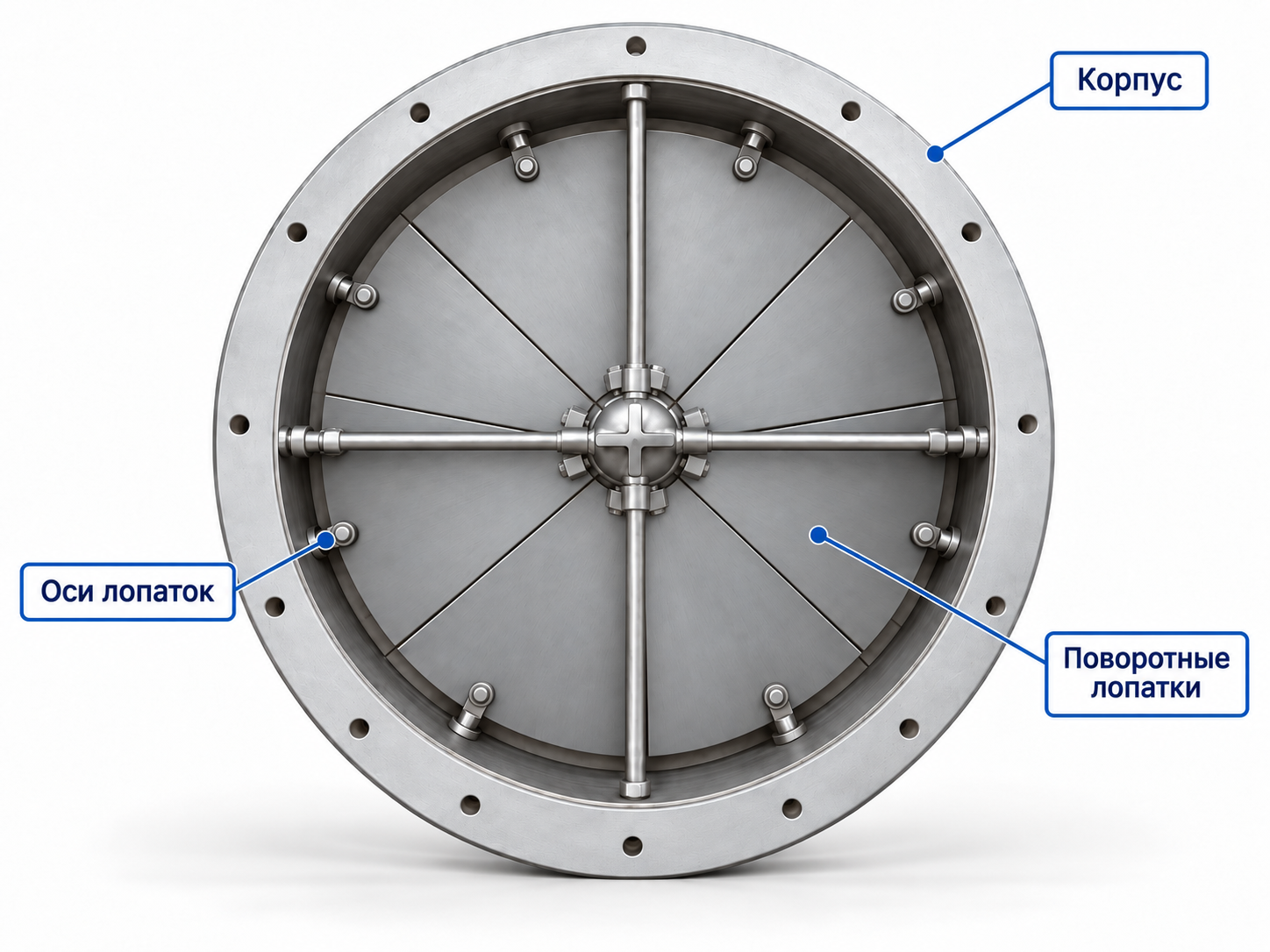

На входе дымососа может устанавливаться направляющий аппарат. Его лопатки изменяют направление потока перед рабочим колесом и позволяют регулировать производительность машины.
В отличие от простой заслонки в газоходе, направляющий аппарат воздействует на структуру потока непосредственно перед колесом. Поворот его лопаток создает предварительную закрутку, изменяя режим работы дымососа.
Что происходит при неисправности направляющего аппарата
Если часть лопаток заедает, тяги имеют люфт или механизм перемещает их несинхронно, положение указателя перестает соответствовать фактическому открытию. Это способно привести к неравномерному входному потоку, снижению производительности и появлению дополнительных пульсаций.
При обслуживании проверяют свободный ход механизма, состояние осей и тяг, отсутствие заедания и корректность крайних положений.
Электродвигатель и передача вращения
Электродвигатель превращает электрическую энергию в механическое вращение. Далее крутящий момент передается рабочему колесу.
Для компактных исполнений серии ДН типична схема, при которой рабочее колесо устанавливается непосредственно на вал электродвигателя. Такая компоновка уменьшает число промежуточных деталей и делает агрегат компактнее.
В конструкциях с отдельной ходовой частью между двигателем и колесом появляется самостоятельный вал с подшипниковыми опорами и соединительной муфтой. В нашей номенклатуре такие исполнения выделены в отдельную серию ДН-Х.
Почему направление вращения нельзя игнорировать
Рабочее колесо и спиральный корпус рассчитаны на определенное направление вращения. После электрического подключения перед вводом агрегата в работу необходимо проверить фактическое направление по стрелке и документации машины.
Для котельных центробежных машин ГОСТ 9725-82 описывает правое вращение как вращение рабочего колеса по часовой стрелке при наблюдении со стороны привода, левое — против часовой стрелки. При этом при заказе и монтаже всегда следует ориентироваться на маркировку и документацию конкретного изделия.
Рама и фундамент: узел, который часто недооценивают

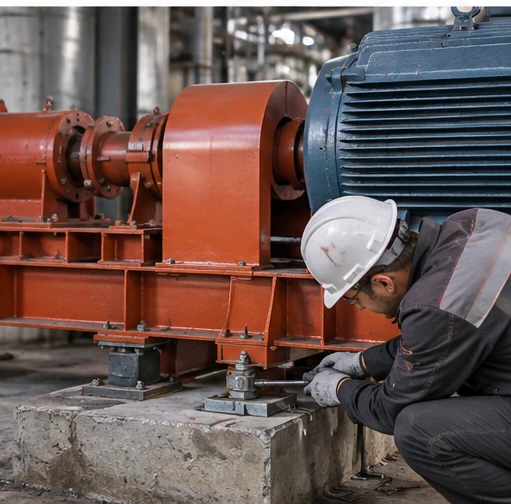

Рама объединяет корпус, привод и другие элементы в единую конструкцию и передает статические и динамические нагрузки на основание.
Даже исправное рабочее колесо может вибрировать, если:
- ослаблены фундаментные болты;
- рама имеет недостаточную жесткость;
- опорные поверхности не прилегают равномерно;
- фундамент поврежден или имеет трещины;
- после монтажа возник перекос;
- газоход создает дополнительное усилие на корпус.
Почему нельзя оценивать раму отдельно от центровки
Положение двигателя и рабочего колеса задается именно опорной конструкцией. Если основание деформируется, изменяется взаимное положение узлов. Поэтому при поиске причин вибрации проверяют не только ротор, но и крепеж, раму, фундамент и присоединенные газоходы.
Как дымовой газ проходит через дымосос ДН
Чтобы связать все узлы в единую систему, проследим путь газа от входа до выхода.
| Этап | Что происходит с потоком | Какой узел работает |
|---|---|---|
| 1 | Газ подходит к машине из газохода | Входной патрубок |
| 2 | Поток выравнивается и направляется к центру колеса | Входной конус / направляющий аппарат |
| 3 | Лопатки захватывают газ и сообщают ему энергию | Рабочее колесо |
| 4 | Газ выходит к периферии колеса | Межлопаточные каналы рабочего колеса |
| 5 | Поток собирается по окружности и направляется к выходу | Спиральный корпус-улитка |
| 6 | Газ уходит в дальнейший участок газового тракта | Выходной патрубок |
Основные узлы дымососа ДН и их роль в работе тягодутьевой машины.
Это объясняет, почему состояние одного узла влияет на всю машину. Например, загрязнение входа меняет условия работы колеса, износ лопаток снижает создаваемое давление, а деформированный корпус способен нарушить зазоры.
Чем дымосос ДН отличается от ДН-Х
Поскольку обе серии используются для перемещения дымовых газов, названия легко перепутать. Главное различие связано не с самим принципом центробежной машины, а с компоновкой привода и опор ротора.
| Критерий | ДН | ДН-Х |
|---|---|---|
| Компоновка | В компактных исполнениях колесо может быть установлено непосредственно на вал двигателя | Предусмотрена отдельная ходовая часть с валом и подшипниковыми опорами |
| Передача момента | Непосредственно от электродвигателя к колесу | Через муфту и вал ходовой части |
| Габариты | Как правило, компактнее | Больше из-за отдельного приводного узла |
| Обслуживаемые механические узлы | В первую очередь двигатель, колесо и крепления | Дополнительно ходовая часть, подшипниковые опоры, муфта и вал |
| Выбор | Определяется расчетной рабочей точкой и требованиями проекта | Определяется теми же аэродинамическими параметрами плюс требованиями к компоновке и обслуживанию |
Последовательность движения дымовых газов через основные элементы дымососа ДН.
Подробный выбор между исполнениями имеет смысл выполнять после определения расчетного расхода и давления. Алгоритм подбора разобран в статье «Как выбрать дымосос для котельной».
Правое и левое исполнение корпуса
Кроме типоразмера и частоты вращения при заказе важно правильно определить направление вращения и положение выходного патрубка. Это влияет на то, как машина состыкуется с существующим газоходом.
Ошибка здесь особенно неприятна тем, что аэродинамические параметры выбранной модели могут быть правильными, но физически подключить ее к объекту без переделки газоходов окажется сложно или невозможно.
Перед заказом полезно зафиксировать:
- с какой стороны расположен привод;
- требуемое направление вращения;
- направление выходного патрубка;
- существующую трассу газохода;
- доступное место для обслуживания и демонтажа узлов.
Какие детали дымососа изнашиваются быстрее всего
Скорость износа зависит от топлива, качества золоочистки, температуры, режима работы и фактической запыленности газа. Но наиболее нагруженной частью является проточная часть машины.
Рабочее колесо
Лопатки и диски находятся непосредственно в потоке. Абразивные частицы постепенно снимают металл, а неравномерный износ может нарушить балансировку.
Корпус и входная часть
В местах локально высокой скорости потока возможен интенсивный абразивный износ. Состояние корпуса важно контролировать не только снаружи, но и со стороны проточной части.
Подшипники привода
Для прямоприводной схемы состояние подшипников электродвигателя влияет на положение ротора и уровень вибрации. Повышенный шум, температура или люфт требуют диагностики до того, как дефект повредит соседние элементы.
Направляющий аппарат
У него изнашиваются шарниры, оси и элементы механизма поворота. Загрязнение и коррозия способны вызвать заедание лопаток.
Что проверять при плановом осмотре ДН
Плановый осмотр позволяет заметить изменение состояния оборудования до аварийного отказа. Конкретная периодичность определяется руководством по эксплуатации, режимом работы и системой технического обслуживания предприятия.
| Что осмотреть | Нормальное состояние | Повод для углубленной проверки |
|---|---|---|
| Крепления и фундамент | Крепеж затянут, рама неподвижна | Люфт, следы смещения, трещины, качание |
| Рабочее колесо | Нет выраженных отложений и повреждений | Износ кромок, налипание, трещины, следы касания |
| Корпус | Геометрия сохранена, соединения герметичны | Деформация, подсосы, истирание, трещины |
| Привод | Стабильный шум и температура | Рост температуры, тока, шума или вибрации |
| Направляющий аппарат | Лопатки перемещаются синхронно | Заедание, люфт, несоответствие указателя фактическому положению |
| Газоходы | Не передают заметную нагрузку на корпус | Перекос патрубка, напряжение фланцев, вибрация газохода |
Общее конструктивное различие серий ДН и ДН-Х; конкретное исполнение всегда проверяется по паспорту выбранной модели.
Как конструкция влияет на заказ запчастей
Название «рабочее колесо ДН» само по себе недостаточно для заказа. Даже внутри одной серии различаются типоразмер, направление вращения, посадочные размеры, частота вращения и исполнение.
Для идентификации детали желательно сообщить производителю:
- полную маркировку машины;
- типоразмер;
- частоту вращения;
- правое или левое исполнение;
- название требуемого узла;
- данные заводской таблички;
- фотографии общего вида и детали;
- основные присоединительные и посадочные размеры, если маркировка утрачена.
Чем точнее исходные данные, тем меньше риск получить деталь, которая внешне похожа на необходимую, но отличается посадкой или геометрией.
Главное об устройстве дымососа ДН
Конструкция ДН логична, если рассматривать ее через движение энергии и газового потока. Электродвигатель вращает рабочее колесо, колесо передает энергию газу, улитка собирает и направляет поток, входные элементы формируют условия на входе, а рама удерживает всю систему в проектном положении.
Для эксплуатации особенно важны четыре вещи: состояние рабочего колеса, сохранение зазоров и геометрии, надежность привода и жесткость основания. Большая часть типичных проблем — вибрация, падение производительности, шум и ускоренный износ — связана с нарушением работы одного из этих элементов или их взаимодействия.
Вопрос — ответ
Базовая конструкция включает спиральный корпус, рабочее колесо, входной и выходной участки, электропривод и раму. В зависимости от исполнения дополнительно применяются направляющий аппарат и другие элементы регулирования и присоединения.
Рабочее колесо выбрасывает газ к периферии по всей окружности. Спиральный корпус постепенно собирает этот поток и направляет его в выходной патрубок, одновременно участвуя в преобразовании скоростной энергии потока в статическое давление.
Направляющий аппарат изменяет направление и предварительную закрутку потока перед рабочим колесом. За счет поворота его лопаток можно регулировать режим работы дымососа, если такой аппарат предусмотрен конструкцией конкретной машины.
Принцип центробежного перемещения газа у серий общий. Основное конструктивное отличие связано с приводом: для ДН характерны компактные исполнения с непосредственной передачей вращения, а ДН-Х в нашей номенклатуре имеет отдельную ходовую часть с валом и подшипниковыми опорами.
Перестановка фаз действительно изменяет направление вращения электродвигателя, но машина должна работать только в проектном направлении. Исполнение рабочего колеса, корпуса и положение патрубков подбираются под заданное вращение, поэтому запуск в обратную сторону не является способом изменить исполнение дымососа.
После сварки, замены элементов или очистки распределение массы колеса может измениться. Кроме того, вибрацию могут вызвать нарушение посадки, перекос, подшипники или ослабление основания. Поэтому после ремонта оценивают не только само колесо, но и всю роторную систему.
Да, если корпус, привод и остальные узлы исправны, а новое колесо полностью соответствует конкретному типоразмеру, направлению вращения и посадочным размерам. Перед заказом важно точно идентифицировать исполнение машины.
Лучше всего предоставить полную маркировку дымососа, частоту вращения, направление вращения, фото заводской таблички и требуемого узла. Если маркировка отсутствует, дополнительно потребуются фотографии и контрольные размеры детали и мест ее присоединения.
