Подбор дымососа для котельной начинается не с вопроса «какой номер поставить к этому котлу», а с определения рабочей точки. Она задается двумя основными величинами: требуемой производительностью по дымовым газам и полным давлением, которое машина должна создать для преодоления сопротивления газового тракта.
Мощность котла, вид топлива, температура уходящих газов, конструкция газоходов и дымовой трубы помогают получить исходные данные, но сами по себе не заменяют аэродинамический расчет. Поэтому два котла одинаковой мощности могут потребовать разные дымососы, если у них различаются газоходы, золоочистка, теплообменные поверхности или режимы эксплуатации.
С чего начинается подбор дымососа
Дымосос работает как часть единой системы: топка → конвективные поверхности котла → экономайзер или воздухоподогреватель, если они предусмотрены → золоочистка → газоходы → дымосос → дымовая труба. Любой элемент этой цепочки создает сопротивление движению газов или, наоборот, формирует естественную тягу.
Поэтому корректный подбор требует рассматривать не только сам агрегат, но и весь газовый тракт.
Почему нельзя выбирать дымосос только по мощности котла
Тепловая мощность котла связана с расходом топлива и количеством продуктов сгорания, но не показывает напрямую, какое полное давление потребуется дымососу. На сопротивление тракта влияют:
- длина и сечение газоходов;
- число поворотов, тройников и переходов;
- сопротивление котла и его теплообменных поверхностей;
- наличие экономайзера, воздухоподогревателя, циклона или другого газоочистного оборудования;
- состояние и шероховатость существующих газоходов;
- фактическая температура и плотность дымовых газов;
- разрежение, которое требуется поддерживать в топке;
- естественная тяга дымовой трубы.
Если выбрать дымосос только «по мегаваттам» или по производительности старой машины, можно получить агрегат, который не попадет в требуемую рабочую область.
Какие исходные данные нужно собрать
Перед подбором полезно свести данные объекта в один список. Часть информации обычно есть в паспорте котла и проекте котельной, часть — в аэродинамическом расчете.
| Исходный параметр | Где его взять | Зачем нужен |
|---|---|---|
| Тип и модель котла | Паспорт котла, проект | Помогает проверить режимы и состав газового тракта |
| Вид топлива | Проект, режимная карта | Влияет на объем и свойства продуктов сгорания |
| Расход дымовых газов | Тепловой / аэродинамический расчет | Определяет требуемую производительность Q |
| Температура газов перед дымососом | Паспорт, режимные измерения | Нужна для оценки плотности и допустимости режима |
| Сопротивление газового тракта | Аэродинамический расчет | Определяет требуемое полное давление P |
| Требуемое разрежение в топке | Проект / режимная карта | Учитывается в балансе тяги |
| Высота и параметры дымовой трубы | Проект | Нужны для учета естественной тяги |
| Запыленность газов | Проект, данные по топливу и очистке | Влияет на выбор исполнения и ресурс проточной части |
| Направление вращения и положение патрубка | Компоновочный чертеж | Нужно для правильного подключения к существующему газоходу |
| Электроснабжение и условия размещения | Проект объекта | Нужны для выбора двигателя и исполнения |
Таблица 1. Минимальный набор исходных данных, который желательно подготовить до выбора дымососа
Как определить требуемую производительность дымососа
Производительность Q показывает, какой объем дымовых газов дымосос должен переместить за единицу времени. Для подбора промышленной машины используют не приблизительное значение «по мощности котла», а расчетный расход газов в той точке тракта, где установлен дымосос.
Расход нужно брать для реальных условий на входе
Объем газовой среды меняется с температурой и давлением. Поэтому важно понимать, к каким условиям относится значение расхода в исходной документации: к нормальным условиям, к расчетной температуре уходящих газов или непосредственно к условиям на входе в дымосос.
Если расход получен для других температуры и давления, его необходимо привести к расчетным условиям. Самостоятельно переносить значение из паспорта в каталог дымососа без проверки условий измерения нельзя.
Какой запас по производительности учитывать
Для котельных установок коэффициенты запаса задаются СП 89.13330.2016 «Котельные установки». В обязательном приложении В для дымососов указан коэффициент запаса по производительности 1,1 как для котельных мощностью до 17,5 МВт включительно, так и для более мощных установок.
Расчет для выбора можно представить так:
где Qрасч — расчетный расход дымовых газов, а kQ — коэффициент запаса по производительности.
Не следует дополнительно «на глаз» увеличивать уже нормативно увеличенный расход на десятки процентов. Избыточный запас может увести рабочую точку от эффективной области характеристики и усложнить регулирование.
Как определить требуемое полное давление
Полное давление дымососа должно обеспечить движение газов через весь тракт и поддержание заданного режима тяги. Его нельзя определять только по длине дымохода или по характеристике ранее установленной машины.
Что входит в сопротивление газового тракта
При аэродинамическом расчете учитывают потери давления на всех элементах, через которые проходят продукты сгорания:
- поверхностях нагрева котла;
- экономайзере и воздухоподогревателе, если они есть;
- золоуловителе или другом газоочистном оборудовании;
- прямых участках газоходов;
- отводах, переходах, шиберах и местных сопротивлениях;
- входных и выходных участках;
- дымовой трубе и ее естественной тяге.
В результате получают требуемое давление дымососа с учетом баланса сопротивлений и самотяги. Знаки отдельных составляющих имеют значение, поэтому точный расчет должен выполняться как аэродинамический баланс, а не как механическое сложение всех встреченных в проекте значений.
Нормативный запас по давлению
В том же приложении В СП 89.13330.2016 для дымососов предусмотрены разные коэффициенты запаса по давлению в зависимости от тепловой мощности котельной.
| Тепловая мощность котельной | Коэффициент запаса по производительности дымососа | Коэффициент запаса по давлению дымососа |
|---|---|---|
| До 17,5 МВт включительно | 1,10 | 1,20 |
| Свыше 17,5 МВт | 1,10 | 1,10 |
Таблица 2. Коэффициенты запаса для дымососов по приложению В СП 89.13330.2016
Тогда расчетное значение для выбора записывается как:
где Pрасч — требуемое давление по аэродинамическому расчету, а kP — нормативный коэффициент запаса.
Почему температура дымовых газов влияет на выбор
Аэродинамическая характеристика дымососа относится к определенным условиям испытаний и определенной плотности перемещаемой среды. Горячий газ имеет меньшую плотность, чем холодный, поэтому при неизменных размерах рабочего колеса и частоте вращения фактическое давление зависит от плотности газа.
Что нужно проверить по температуре
При подборе необходимо сопоставить:
- рабочую температуру газа на входе;
- кратковременные максимальные режимы;
- температуру, для которой построена аэродинамическая характеристика;
- предельно допустимую температуру конкретного исполнения;
- влияние температуры на подшипниковый узел, вал и привод.
Для серии нельзя автоматически принимать одно универсальное значение температуры: ограничения следует брать из паспорта или технической документации именно на выбранное исполнение.

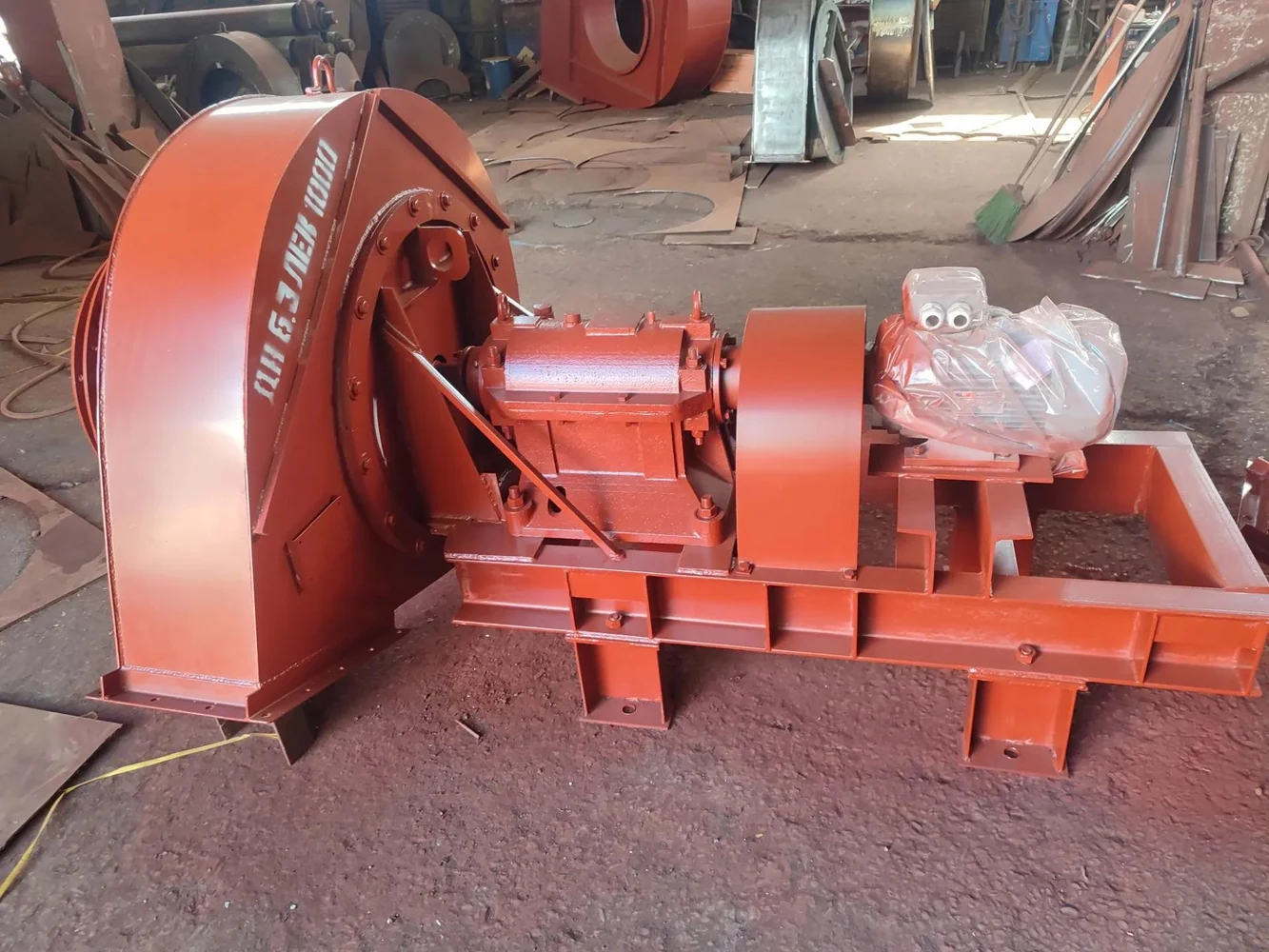

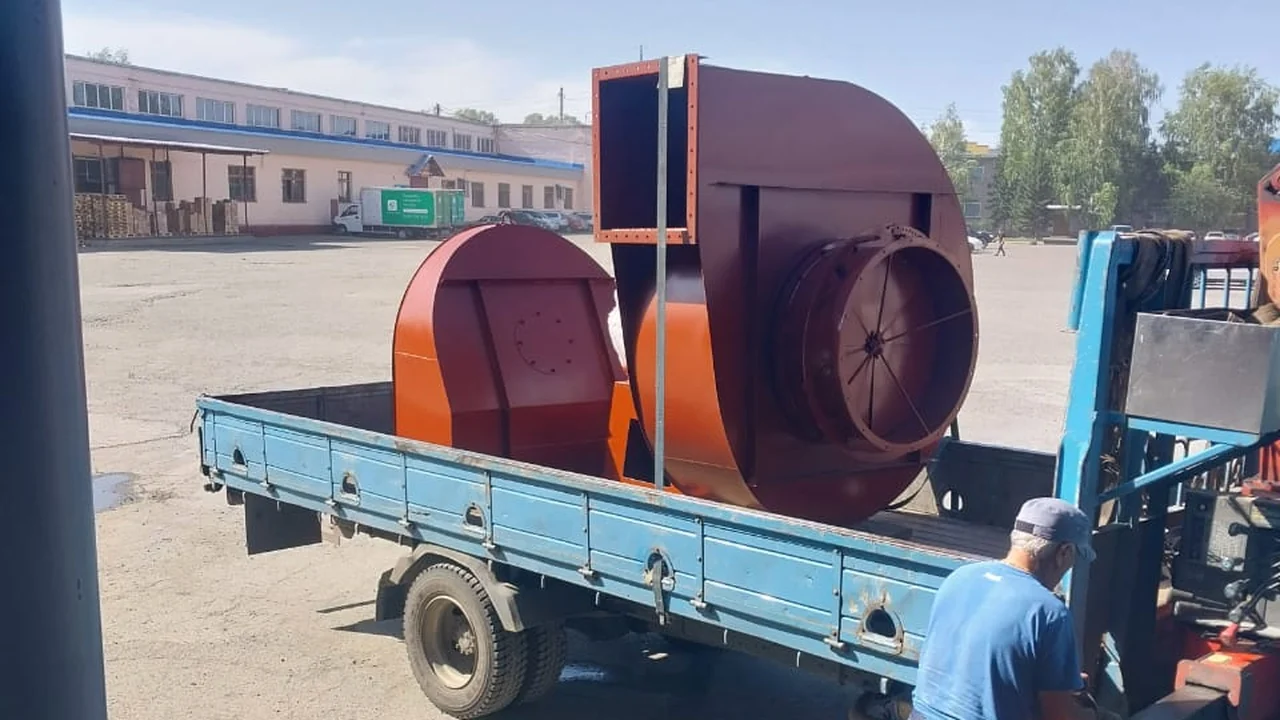

На фотографии хорошо видно, почему при выборе важна не только аэродинамика. Компоновка привода, ходовой части и муфты влияет на монтаж, обслуживание и размещение машины в котельной.
Как выбрать между сериями Д, ДН и ДН-Х
После определения расчетной рабочей точки можно переходить к конкретной серии. Сначала проверяют, входит ли пара Q–P в рабочую область аэродинамической характеристики доступного типоразмера, а затем уточняют конструктивное исполнение.
Серия Д
В номенклатуре ТДМ Пром серия Д представлена компактным дымососом Д-3,5. Его имеет смысл рассматривать тогда, когда расчетная рабочая точка попадает в диапазон характеристик этого типоразмера и агрегат соответствует температуре, запыленности и компоновке объекта.
Нельзя использовать правило «небольшой котел — значит автоматически серия Д». Даже для малой мощности сопротивление развитого газового тракта может оказаться выше возможностей конкретной машины.
Подробнее: дымососы серии Д.
Серия ДН
Серия ДН охватывает более широкий ряд типоразмеров и частот вращения. Для каждого варианта существуют собственные аэродинамические характеристики, поэтому обозначение ДН само по себе еще не означает, что машина подходит объекту.
При сравнении типоразмеров проверяют одновременно:
- требуемый расход;
- полное давление;
- частоту вращения рабочего колеса;
- мощность привода;
- эффективную рабочую область;
- допустимую температуру и запыленность;
- компоновку и направление вращения.
Подробнее: дымососы серии ДН.
Серия ДН-Х
ДН-Х — отдельная модификация в линейке ТДМ Пром. Ее следует выбирать по собственной технической документации и аэродинамической характеристике, а не считать полной заменой ДН только из-за близкого номера рабочего колеса.
Если расчетная точка подходит сразу нескольким исполнениям, окончательный выбор делают после проверки условий среды, конструкции привода, монтажной компоновки и требований проекта.
Подробнее: дымососы серии ДН-Х.
| Серия | Что проверяют в первую очередь | Практический комментарий |
|---|---|---|
| Д | Попадание Q–P в характеристику конкретной модели | В текущей линейке ТДМ Пром представлена компактная серия Д-3,5 |
| ДН | Рабочую точку, обороты, привод и монтажное исполнение | Основной типоразмерный ряд для различных производительностей и сопротивлений тракта |
| ДН-Х | Рабочую точку и требования к конкретному исполнению | Подбирается как отдельная модификация по ее техническим данным |
Таблица 3. Логика предварительного выбора между сериями Д, ДН и ДН-Х
Рабочая точка: главный этап выбора типоразмера
Даже если максимальная производительность выбранного дымососа выше расчетной, этого недостаточно. Нужно убедиться, что одновременно обеспечиваются требуемые Q и P.

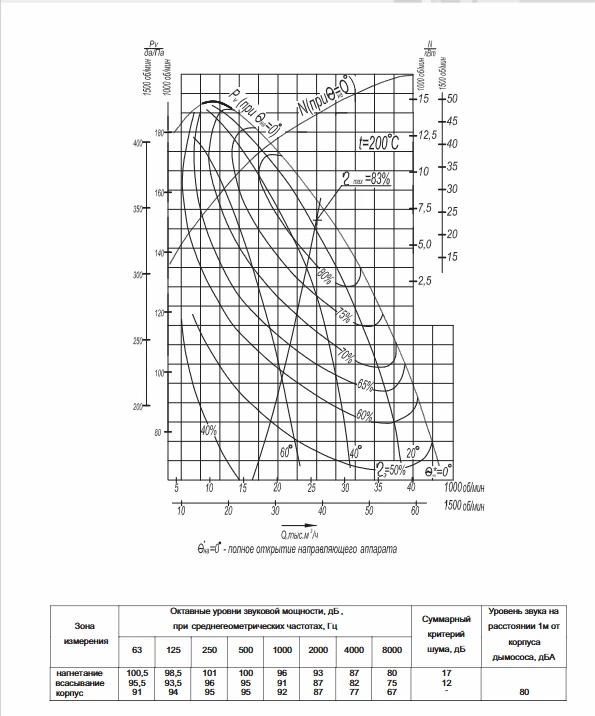

Как читать аэродинамическую характеристику
На графике по одной оси отложена производительность, по другой — давление. Расчетная пара значений образует рабочую точку. Она должна находиться внутри разрешенной рабочей области конкретного исполнения.
Если рабочая точка лежит за пределами характеристики, машина физически не обеспечит требуемый режим. Если точка находится у крайней границы, небольшое изменение сопротивления сети или режима котла может вывести систему из расчетной области.
1000 или 1500 об/мин
Для части типоразмеров доступны варианты с разной частотой вращения. Повышение оборотов изменяет одновременно производительность, давление и требуемую мощность привода. Поэтому переход с 1000 на 1500 об/мин нельзя рассматривать как бесплатный способ получить «немного больше тяги».
Выбор частоты вращения делают по рабочей точке и характеристике. При наличии нескольких подходящих вариантов дополнительно оценивают:
- потребляемую мощность;
- уровень шума и вибрации;
- ресурс узлов;
- возможности регулирования;
- условия будущей эксплуатации.
Какие конструктивные параметры уточняют после аэродинамики
Когда типоразмер найден по Q и P, подбор еще не закончен. Необходимо убедиться, что агрегат можно правильно встроить в существующую котельную.
Направление вращения и угол выхода
Правое или левое вращение, а также положение нагнетательного патрубка должны соответствовать реальной трассе газохода. Ошибка на этом этапе способна привести к необходимости переделывать газоходы или заказывать другое исполнение.
Для нового объекта направление и положение корпуса определяют по компоновочному чертежу. При замене существующей машины полезно предоставить фотографии и эскиз присоединения.
Привод, ходовая часть и место обслуживания
При выборе учитывают не только габарит установки, но и пространство для:
- демонтажа рабочего колеса и ротора;
- обслуживания подшипников;
- снятия защитного кожуха муфты;
- доступа к электродвигателю;
- регулировки направляющего аппарата;
- подключения всасывающего и нагнетательного газоходов.
Необходимо также проверить массу агрегата и требования к основанию. Фундамент или рама должны воспринимать статические и динамические нагрузки без передачи недопустимой вибрации на строительные конструкции.
Как влияет топливо и запыленность газов
Вид топлива важен не как формальная строка в опросном листе, а как источник информации о составе и запыленности дымовых газов. Для твердого топлива абразивные частицы золы могут ускорять износ рабочего колеса и корпуса.
При подборе уточняют:
- ожидаемую запыленность на входе в дымосос;
- наличие и эффективность золоочистки;
- абразивность частиц;
- вероятность налипания отложений;
- режимы периодической очистки газового тракта.
Если запыленность превышает допустимое значение для выбранного исполнения, проблему нельзя решать только увеличением мощности двигателя. Нужны мероприятия по очистке газа или другое техническое решение.
Частые ошибки при выборе дымососа
Ошибка 1. Подбор только по мощности котла
Мощность помогает оценить порядок расхода газов, но не определяет сопротивление конкретного тракта. Два объекта с одинаковыми котлами могут иметь различную длину газоходов, число поворотов и состав оборудования.
Ошибка 2. Ориентация только на максимальную производительность
Фраза «этот дымосос дает больше кубов» ничего не говорит о том, какое давление он разовьет при нужном расходе. Проверять нужно пару Q–P на аэродинамической характеристике.
Ошибка 3. Слишком большой запас
Нормативный запас нужен, но бесконтрольное увеличение типоразмера может привести к работе далеко от расчетного режима и необходимости постоянно ограничивать производительность.
Ошибка 4. Игнорирование температуры
Характеристика при одной плотности газа не должна без проверки переноситься на другой температурный режим. Кроме того, необходимо соблюдать температурные ограничения конструкции.
Ошибка 5. Неправильное направление вращения или разворот корпуса
Аэродинамически подходящая машина может оказаться неудобной для монтажа, если не согласованы выходной патрубок и направление вращения.
Ошибка 6. Замена старого дымососа «один в один» без проверки сети
За годы эксплуатации газовый тракт может измениться: добавляется новое оборудование, меняются участки газоходов, режимы топлива, сопротивление поверхностей нагрева. Поэтому перед заменой полезно заново проверить рабочую точку.
| Что проверить | Правильный подход | Риск при ошибке |
|---|---|---|
| Производительность | Расчетный расход газов + нормативный запас | Недостаточный отвод газов или завышенный типоразмер |
| Давление | Аэродинамический баланс тракта + нормативный запас | Неустойчивое разрежение, работа вне характеристики |
| Температура | Реальная температура на входе + предел исполнения | Ошибка в характеристике, перегрев узлов |
| Рабочая точка | Проверка по графику Q–P | Формально мощная машина не обеспечивает нужный режим |
| Направление и угол | По компоновочному чертежу | Переделка газохода на монтаже |
| Запыленность | Сопоставление с допустимой для исполнения | Ускоренный абразивный износ |
Таблица 4. Основные проверки, которые снижают риск ошибки при заказе дымососа
Пошаговый алгоритм подбора
Если свести весь процесс к практической последовательности, получится следующий порядок.
Шаг 1. Соберите исходные данные котельной
Нужны модель котла, топливо, максимальный режим нагрузки, температура газов, схема газоходов и данные по дымовой трубе.
Шаг 2. Определите расход дымовых газов
Берите расчетный расход для условий на входе в дымосос. Если исходное значение приведено к другим условиям, выполните корректный пересчет.
Шаг 3. Рассчитайте сопротивление газового тракта
Учтите сопротивление котла, оборудования очистки, газоходов, местных сопротивлений и влияние естественной тяги.
Шаг 4. Примените нормативные коэффициенты запаса
Для дымососов по СП 89.13330.2016 производительность увеличивают с коэффициентом 1,1. Коэффициент по давлению зависит от тепловой мощности котельной: 1,2 до 17,5 МВт включительно и 1,1 свыше 17,5 МВт.
Шаг 5. Выберите серию и типоразмер
Сопоставьте Qвыб и Pвыб с характеристиками Д, ДН или ДН-Х. Отберите варианты, в рабочую область которых попадает расчетная точка.
Шаг 6. Проверьте температуру и запыленность
Убедитесь, что выбранное исполнение допускает фактические параметры среды.
Шаг 7. Уточните компоновку
Определите направление вращения, угол выхода, исполнение привода, габариты и доступ для обслуживания.
Шаг 8. Согласуйте двигатель и регулирование
Проверьте мощность электродвигателя, схему пуска и способ регулирования производительности. Для проектируемых тягодутьевых установок СП 89.13330.2016 предусматривает применение экономичных способов регулирования, включая частотно управляемые электроприводы и направляющие аппараты.
Что отправить производителю для точного подбора
Чем полнее исходные данные, тем меньше риск, что после поставки придется корректировать газоходы или режим работы.
Для предварительного подбора желательно предоставить:
- марку и мощность котла;
- вид топлива;
- расчетный расход дымовых газов;
- требуемое полное давление или сопротивление газового тракта;
- температуру газов перед дымососом;
- данные по запыленности;
- схему газохода или компоновочный чертеж;
- направление вращения и требуемое положение патрубка, если они уже определены;
- параметры электросети;
- сведения о существующем дымососе при замене.
Если готового аэродинамического расчета нет, полезно приложить паспорт котла, схему тракта, данные по дымовой трубе и установленному оборудованию. Это позволит инженеру понять, каких исходных данных не хватает для корректного выбора.
Для удобства можно использовать опросный лист, где основные параметры собраны в одной форме.
Главное, что нужно запомнить
Правильный дымосос — не тот, у которого максимально большие производительность и двигатель. Подходящая машина должна обеспечить расчетную рабочую точку конкретной котельной с нормативным запасом, работать с фактической температурой и запыленностью газа и подходить к объекту по компоновке.
Последовательность выбора выглядит так: расход газов → сопротивление тракта → нормативный запас → рабочая точка → серия и типоразмер → температура и запыленность → конструктивное исполнение → монтажные параметры.
Если пропустить любой из этих этапов, подбор превращается в угадывание. Если пройти их последовательно, выбор серии Д, ДН или ДН-Х становится инженерной задачей с проверяемыми исходными данными.
Вопрос — ответ
Нет. Мощность котла помогает оценить режим работы, но для выбора дымососа нужны как минимум расчетный расход дымовых газов и требуемое полное давление. Давление зависит от сопротивления конкретного газового тракта, поэтому одинаковые по мощности котлы могут требовать разные тягодутьевые машины.
Для котельных установок приложение В СП 89.13330.2016 устанавливает для дымососов коэффициент 1,1 по производительности. По давлению коэффициент равен 1,2 для тепловой мощности до 17,5 МВт включительно и 1,1 для мощности свыше 17,5 МВт. Дополнительный произвольный запас следует обосновывать, а не добавлять автоматически.
Оба параметра должны выполняться одновременно. Производительность показывает требуемый объемный расход газов, а давление — способность преодолеть сопротивление тракта. Типоразмер выбирают по рабочей точке Q–P на аэродинамической характеристике.
Методика одинакова: сначала определяют Q и P, затем проверяют аэродинамическую характеристику. Серии имеют разные типоразмеры и характеристики, поэтому выбор определяется попаданием расчетной точки в рабочую область конкретной модели, а не только названием серии.
Разная частота вращения меняет производительность, давление и требуемую мощность. Выбирают тот вариант, характеристика которого обеспечивает расчетную рабочую точку и приемлемый режим эксплуатации. Нельзя менять обороты без проверки двигателя, ротора и допустимой характеристики конкретного исполнения.
Да. Температура влияет на плотность газа и, следовательно, на аэродинамические параметры. Кроме того, конкретное исполнение дымососа имеет предельно допустимую температуру перемещаемой среды, которую необходимо соблюдать.
Направление вращения и положение нагнетательного патрубка выбирают по компоновке оборудования и правилам обозначения конкретной серии. При заказе лучше приложить схему газохода или согласовать исполнение по заводскому чертежу, чтобы исключить ошибку при монтаже.
Не стоит выбирать типоразмер только по старому дымососу или мощности котла. Соберите паспорт котла, данные по топливу, температуру газов, схему и размеры газоходов, сведения о золоочистке и дымовой трубе. На основании этих данных можно восстановить необходимые исходные параметры для расчета или определить, каких измерений не хватает.
