7 основных причин вибрации дымососа: как найти источник и что проверить

Повышенная вибрация дымососа — это симптом, а не самостоятельная неисправность. Один и тот же внешний признак может появиться из-за дисбаланса рабочего колеса, нарушения центровки, изношенных подшипников, ослабления рамы, биения вала, резонанса конструкции или неустойчивого аэродинамического режима.

Поэтому начинать ремонт с фразы «надо балансировать колесо» неправильно. Сначала нужно определить, откуда приходит вибрация, в каком направлении она максимальна, как меняется с нагрузкой и частотой вращения и какой узел реагирует сильнее всего.

Почему вибрацию дымососа нельзя оставлять без внимания

В тягодутьевой машине ротор вращается с высокой частотой, а динамические силы передаются через вал и подшипники на ходовую часть, раму и фундамент. Если вибрация растет, увеличивается нагрузка на посадочные места, муфту, крепеж и электродвигатель.

Продолжительная работа в таком режиме может привести к:

• ускоренному износу подшипников;
• разбиванию посадочных мест и увеличению зазоров;
• ослаблению фундаментного и рамного крепежа;
• повреждению муфты;
• росту биения вала;
• появлению трещин в сварных элементах и корпусах опор;
• задеванию вращающихся деталей;
• внеплановой остановке оборудования.

Повышенная вибрация также часто сопровождается шумом, нагревом подшипников и изменением тока двигателя. Но эти признаки не всегда появляются одновременно.

Почему «на глаз» определить причину сложно

Если корпус заметно дрожит, оператор видит уже результат действия сил. Например, дисбаланс колеса может раскачать недостаточно жесткую раму, а расшатанная рама, в свою очередь, усилит исходную вибрацию. В итоге на одном агрегате одновременно присутствуют несколько дефектов.

Поэтому полезно отделять первичную причину от элементов, которые только усиливают колебания.

Что измерять перед разборкой дымососа

Для промышленного вентиляционного оборудования вибрацию обычно оценивают по измерениям на подшипниковых опорах и других жестких точках конструкции. ГОСТ 31351-2007 предусматривает измерения в продольном, поперечном и вертикальном направлениях и отдельно обращает внимание на повторяемость точек при мониторинге состояния машины.

Где ставить датчик

Практически информативными точками являются:

• корпуса подшипников дымососа;
• подшипниковые щиты электродвигателя;
• жесткие элементы ходовой части;
• рама рядом с опорами;
• при необходимости — участки основания и присоединенных конструкций.

Не стоит делать вывод по измерению на тонком листе улитки: такой элемент сам может иметь локальный резонанс и показывать высокий уровень, который плохо характеризует состояние ротора или подшипников.

Таблица 1. Минимальный набор параметров, который полезно записать до разборки дымососа

Причина 1. Дисбаланс рабочего колеса

Дисбаланс — одна из наиболее частых причин вибрации центробежной тягодутьевой машины. Он возникает, когда центр масс вращающейся системы не совпадает с осью вращения.

ГОСТ 31350-2007 относит дисбаланс к основным источникам вибрации промышленных вентиляторов и отмечает, что при нем часто выражена составляющая на частоте вращения ротора.

Почему рабочее колесо теряет балансировку

Даже правильно отбалансированное на заводе колесо может со временем изменить распределение массы. Типичные причины:

• неравномерный абразивный износ лопаток;
• локальная коррозия;
• налипание золы, сажи или других отложений;
• повреждение или деформация одной из лопаток;
• ремонтная сварка без последующей балансировки;
• замена отдельных элементов колеса;
• ослабление крепления колеса на валу;
• попадание постороннего материала.

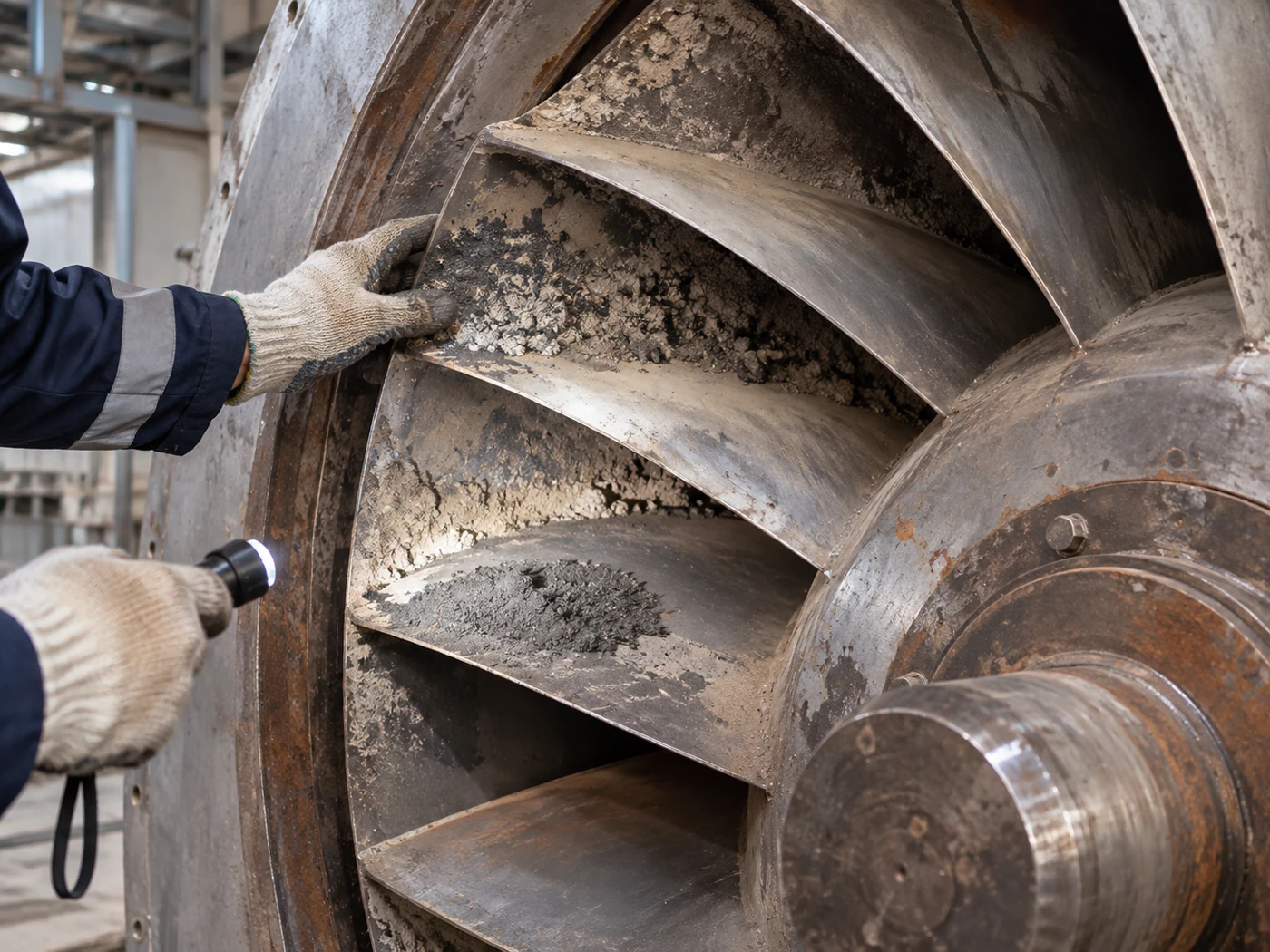

Для дымососа, работающего на запыленных газах, особенно характерна ситуация, когда отложения сначала накапливаются неравномерно, а затем часть слоя отрывается. Масса ротора меняется скачком, и уровень вибрации может резко вырасти.

Как отличить дисбаланс от других причин

Подозрение на дисбаланс усиливается, если:

• вибрация выражена преимущественно в радиальном направлении;
• она связана с частотой вращения;
• до этого были ремонт или очистка рабочего колеса;
• на лопатках виден неравномерный износ или отложения;
• после изменения частоты вращения амплитуда меняется предсказуемо.

Но этого недостаточно, чтобы сразу устанавливать корректирующие грузы. Сначала нужно проверить вал, посадку колеса, подшипники и жесткость опор.

Причина 2. Нарушение центровки валов и муфты

В дымососах с отдельной ходовой частью вращение от двигателя передается через муфту. Оси вала электродвигателя и вала дымососа должны быть согласованы по положению.

Если появляется параллельное смещение или угловой перекос, муфта начинает работать с дополнительными циклическими нагрузками. Они передаются на подшипники и могут проявляться не только радиальной, но и заметной осевой вибрацией.

Из-за чего центровка уходит после монтажа

Даже если агрегат был отцентрирован при вводе в эксплуатацию, положение валов может измениться из-за:

• просадки основания;
• ослабления крепежа двигателя или ходовой части;
• деформации рамы;
• неправильного набора регулировочных подкладок;
• нагрева отдельных элементов;
• износа муфты;
• повторной установки двигателя после ремонта.

Особенно внимательно центровку стоит проверять после замены электродвигателя, подшипникового узла, муфты или перемещения агрегата.

Причина 3. Износ или неправильная работа подшипников

Подшипник не только поддерживает вал, но и является одной из главных точек передачи вибрации на неподвижную часть агрегата. Поэтому дефект подшипника часто одновременно является и причиной, и индикатором ухудшения состояния дымососа.

Что может происходить в подшипниковом узле

К повышенной вибрации способны привести:

• износ дорожек и тел качения;
• повреждение сепаратора;
• неправильная посадка кольца;
• чрезмерный или недостаточный зазор;
• перекос при монтаже;
• загрязнение смазки;
• недостаток или избыток смазочного материала;
• износ посадочного места корпуса;
• проворачивание кольца в посадке.

Признаки подшипниковой проблемы часто сопровождаются изменением шума и температуры. Но перегрев не является обязательным: на ранней стадии дефект может сначала проявиться в спектре вибрации.

Почему простой заменой подшипника проблема иногда не решается

Если новый подшипник быстро начинает вибрировать снова, нужно искать первопричину: несоосность, дисбаланс, биение вала, износ посадки или деформацию корпуса. Иначе исправная деталь будет работать под ненормальной нагрузкой.

Причина 4. Ослабление креплений, рамы или фундамента

Сила от ротора должна передаваться на жесткую и стабильную опору. Если болтовое соединение ослаблено, между деталями появляется микроперемещение, а небольшая исходная вибрация может многократно усиливаться.

Проверяют:

• анкерные болты;
• крепление ходовой части к раме;
• крепление электродвигателя;
• состояние сварных швов рамы;
• контакт опорных поверхностей;
• отсутствие качания лап;
• состояние подливки и фундаментной части.

Как проявляется механическая расшатанность

Для механической расшатанности характерно появление дополнительных гармоник и нестабильность показаний. При этом агрегат может вести себя по-разному после пуска, прогрева или изменения нагрузки.

Проверка затяжки крепежа — один из первых этапов диагностики, но простое подтягивание болтов без устранения причины деформации рамы или плохого контакта основания может дать только временный эффект.

Причина 5. Биение или деформация вала и посадочных поверхностей

Вал связывает рабочее колесо, подшипниковые опоры и муфту в одну вращающуюся систему. Его геометрия критична.

Причинами биения могут быть:

• остаточная деформация после перегрева;
• удар при демонтаже или транспортировке;
• работа с разрушенным подшипником;
• износ посадочных шеек;
• повреждение шпоночного соединения;
• неточная ремонтная обработка;
• деформация полумуфты или посадки рабочего колеса.

Как проверить вал

После безопасной остановки и подготовки оборудования радиальное и торцевое биение проверяют индикатором в контрольных сечениях. Конкретные допустимые значения берут из документации на узел и ремонтной технологии: универсальное число для всех типоразмеров Д, ДН и ДН-Х задавать некорректно.

Если вал деформирован, балансировка рабочего колеса не исправит геометрическую причину. Более того, попытка компенсировать прогиб корректирующими грузами может замаскировать проблему только в одном режиме.

Причина 6. Резонанс рамы, основания или присоединенных конструкций

Иногда ротор исправен, но частота вынуждающей силы совпадает или оказывается близка к собственной частоте рамы, фундамента, опоры или участка газохода. Тогда небольшое возбуждение вызывает заметное увеличение амплитуды колебаний.

Когда стоит подозревать резонанс

Характерный признак — резкое изменение уровня вибрации при сравнительно небольшом изменении частоты вращения. На одних оборотах машина работает спокойно, а в узком диапазоне начинает заметно раскачиваться.

Резонанс может быть связан с:

• недостаточной жесткостью рамы;
• изменением фундаментного крепления;
• большой консолью или слабой опорой газохода;
• конструктивной частотой площадки;
• изменением массы агрегата после ремонта;
• ослаблением элементов, которое снизило жесткость системы.

При частотном регулировании это особенно заметно: агрегат может проходить через резонансную зону при разгоне. В таких случаях задача состоит не в том, чтобы «добавить балансировочный груз», а в изменении жесткости, массы, крепления или рабочего диапазона после инженерной оценки.

Причина 7. Аэродинамическая нестабильность и работа вне расчетной области

Не вся вибрация имеет механическое происхождение. Поток газа сам способен создавать переменные силы на рабочем колесе и корпусе.

Аэродинамические пульсации усиливаются при:

• работе далеко от расчетной рабочей точки;
• чрезмерном дросселировании;
• сильной неравномерности потока на входе;
• неудачной компоновке газохода непосредственно перед входом;
• нестабильном положении регулирующего аппарата;
• загрязнении проточной части;
• периодических изменениях сопротивления газового тракта.

Как отличить аэродинамическую причину

Если вибрация заметно зависит от положения шибера или направляющего аппарата, расхода и режима котла, а механическое состояние узлов не объясняет картину, нужно проверить рабочую точку.

Полезно сопоставить фактический расход и давление с аэродинамической характеристикой дымососа. О том, как это делать, мы подробно разбирали в статье «Как выбрать дымосос для котельной».

Как связать симптом с вероятной причиной

Один признак редко дает стопроцентный диагноз, но помогает определить очередность проверок.

Таблица 2. Диагностические признаки, которые помогают выбрать направление проверки

Пошаговый алгоритм диагностики вибрации дымососа

Чтобы не менять исправные детали по очереди, диагностику удобно вести от простого к более трудоемкому.

Шаг 1. Зафиксируйте режим, при котором появилась вибрация

Запишите частоту вращения, нагрузку котла, положение регулирующего аппарата, ток двигателя, температуру подшипников и момент появления проблемы.

Шаг 2. Сравните вибрацию в нескольких точках

Измерьте корпуса подшипников дымососа и двигателя минимум в основных направлениях. Сравнение показывает, где амплитуда максимальна и как колебания передаются по агрегату.

Шаг 3. Проверьте крепления и основание

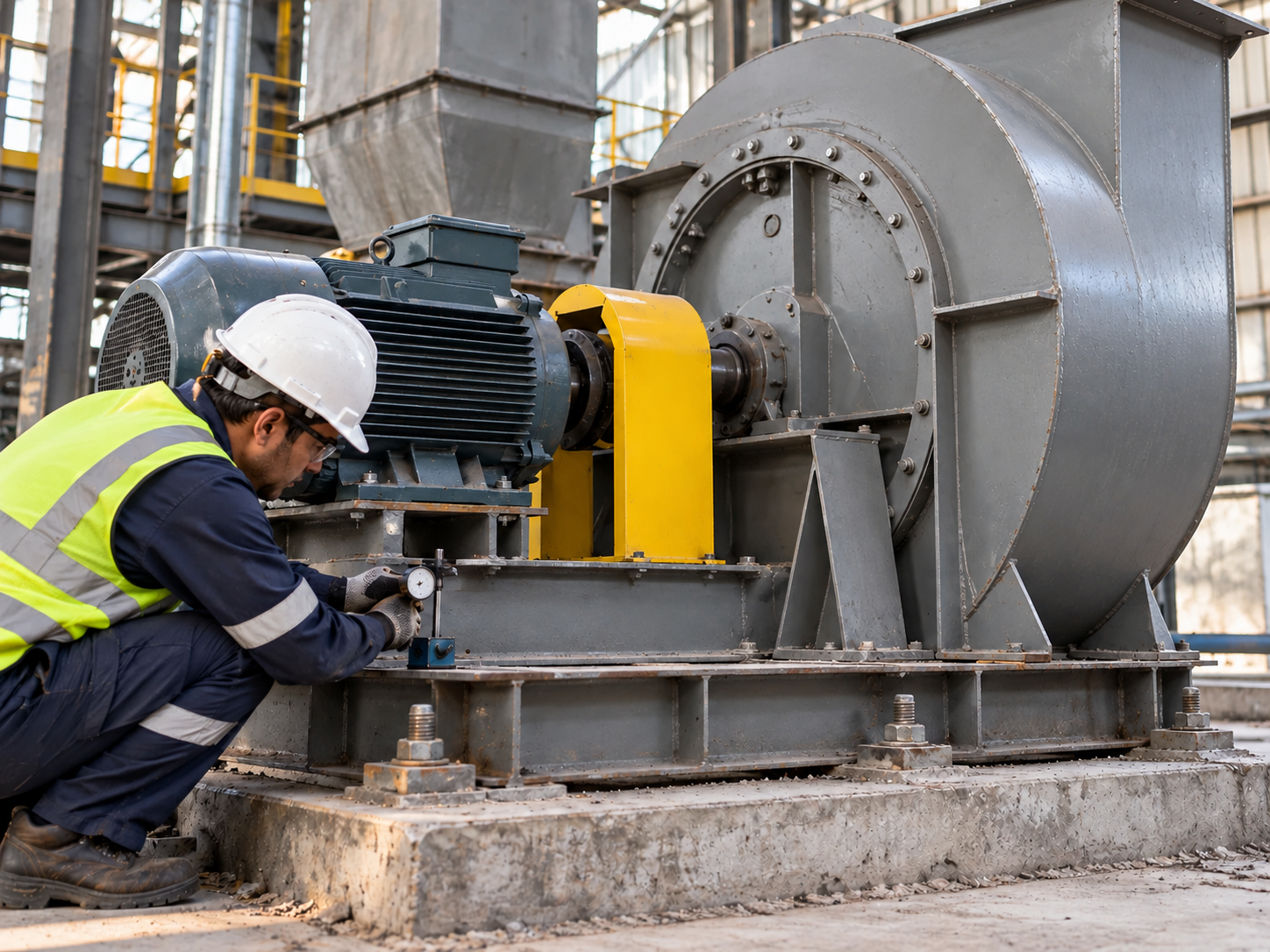

Осмотрите анкеры, лапы, раму, подливку, сварные соединения и крепление подшипниковых корпусов. Ищите следы взаимного перемещения, коррозию вокруг соединений и трещины.

Шаг 4. Проверьте муфту и центровку

Если привод выполнен через отдельную ходовую часть, оцените состояние муфты и взаимное положение валов. После ремонта или замены двигателя центровку лучше считать обязательной проверкой.

Шаг 5. Оцените состояние подшипников

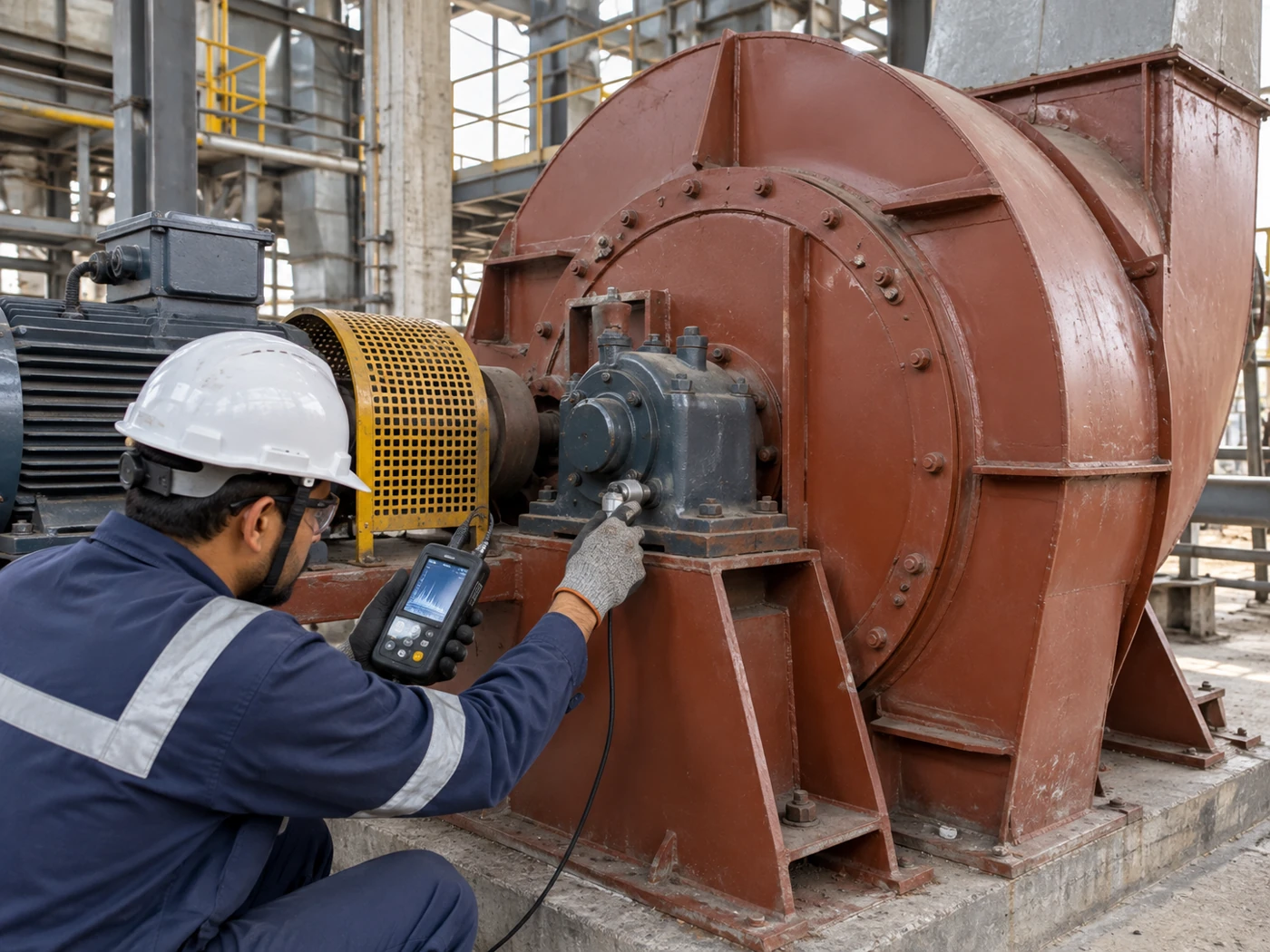

Сопоставьте вибрацию с температурой, шумом, состоянием смазки и люфтами. Если есть возможность, используйте спектральный анализ вместо оценки только общего уровня.

Шаг 6. Осмотрите рабочее колесо

После безопасной остановки проверьте отложения, неравномерный износ, трещины, деформацию, состояние лопаток и крепление колеса.

Шаг 7. Проверьте биение вала и соединяемых деталей

Особенно это важно, если до появления вибрации был перегрев подшипника, разрушение детали или механическое воздействие.

Шаг 8. Сопоставьте вибрацию с аэродинамическим режимом

Проверьте, меняется ли она при изменении нагрузки и положения регулирующего аппарата. Если механические причины исключены, оцените рабочую точку и условия подвода газа к входу.

Почему дымосос может вибрировать после ремонта

После ремонта появляются дополнительные факторы риска, которых не было до разборки. На практике проверяют не только отремонтированную деталь, но и качество повторной сборки.

Наиболее типичные сценарии:

• рабочее колесо ремонтировали сваркой, но не выполнили итоговую динамическую балансировку;
• двигатель или ходовую часть установили с нарушением центровки;
• подшипник заменили, но не восстановили изношенную посадку;
• вал получил дополнительное биение при демонтаже;
• подкладки под опорами установлены неправильно;
• крепеж затянут неравномерно;
• колесо собрано с отклонением от первоначального положения;
• после ремонта изменился зазор между вращающимися и неподвижными деталями.

Поэтому контрольный пуск после ремонта должен сопровождаться измерением вибрации и температуры опор, а не только визуальной проверкой вращения.

Когда нужна замена запчастей, а когда достаточно регулировки

Не всякая вибрация означает необходимость покупать новое рабочее колесо или ходовую часть.

Если причина в нарушении центровки, ослаблении креплений или неправильном режиме, исправные основные детали можно сохранить. Замена узла становится обоснованной, когда дефектация подтверждает износ или повреждение, которое нельзя безопасно устранить регулировкой или восстановлением.

К таким случаям могут относиться:

• критический износ лопаток;
• трещины и деформация рабочего колеса;
• изношенные посадочные поверхности;
• повреждение вала;
• разрушение подшипникового узла;
• повреждение муфты;
• геометрические изменения, не позволяющие обеспечить нормальную сборку.

При заказе запчасти полезно подготовить маркировку дымососа, фотографии узла, типоразмер, исполнение и имеющиеся чертежи. Чем точнее исходные данные, тем меньше риск получить несовместимую деталь.

Нормативная база по вибрации промышленных вентиляторов

Для оценки и измерения вибрации промышленного вентиляционного оборудования применяются, в частности, ГОСТ 31350-2007 «Вибрация. Вентиляторы промышленные. Требования к производимой вибрации и качеству балансировки» и ГОСТ 31351-2007 «Вибрация. Вентиляторы промышленные. Измерения вибрации».

Важно учитывать область применения стандартов и категорию конкретной машины. Предельные значения зависят от категории вентилятора, жесткости опоры и условий измерения. Поэтому нельзя брать одно универсальное значение виброскорости для любого дымососа Д, ДН или ДН-Х без проверки его документации и условий установки.

Для эксплуатационной диагностики особенно полезен принцип повторяемости: измерения следует проводить в одних и тех же точках и сопоставимых режимах. Тогда даже умеренное изменение показаний может быть замечено раньше, чем дефект станет визуально очевидным.

Главное: вибрация — это цепочка причин и следствий

У дымососа редко существует только одна изолированная проблема. Дисбаланс увеличивает нагрузку на подшипники, изношенный подшипник увеличивает биение, ослабленная рама усиливает колебания, а неправильная рабочая точка создает дополнительные аэродинамические силы.

Поэтому правильная последовательность выглядит так: измерить → локализовать источник → проверить механику → проверить рабочий режим → устранить первопричину → повторно измерить.

Если после диагностики требуется рабочее колесо, вал, ходовая часть, муфта или другой узел для дымососа Д, ДН или ДН-Х, при запросе лучше сразу приложить маркировку оборудования и фотографии существующей детали.
