Почему нельзя подбирать вентилятор «с запасом на глаз»
При проектировании или замене тягодутьевого оборудования распространен соблазн взять агрегат «с запасом» — на один-два типоразмера больше расчетного. В котлостроении этот подход приводит к противоположному результату:
- Машина вынуждена постоянно работать в зоне глубокого дросселирования направляющим аппаратом.
- Возникают аэродинамические срывы потока на лопатках, что вызывает повышенную низкочастотную вибрацию и гул.
- Электродвигатель работает с недогрузом по активной мощности, но с низким коэффициентом мощности (cos φ), перегружая котельную реактивным током и счетами за электроэнергию.
Пошаговый алгоритм подбора вентилятора ВДН за 5 шагов
Шаг 1: Расчет требуемой производительности по воздуху (Q)
Расход воздуха определяется объемом и типом сжигаемого топлива. Для сгорания 1 м³ природного газа требуется примерно 9,5–10 м³ воздуха, а для 1 кг каменного угля — от 6 до 9 м³.
Фактическая производительность вентилятора рассчитывается по формуле:
где:
- B — максимальный часовой расход топлива котлом (м³/ч или кг/ч);
- V₀ — теоретически необходимый объем воздуха для полного сгорания;
- α — коэффициент избытка воздуха в топке (обычно 1,1–1,25);
- kзап — нормативный коэффициент запаса по расходу (принимается равным 1,1 по ПТЭ).
Шаг 2: Определение полного аэродинамического сопротивления сети (H)
Вентилятор должен протолкнуть воздух через весь воздушный тракт. Суммарное давление складывается из:
- Сопротивления воздухозаборных шахт и калориферов первичного подогрева.
- Трения в магистральных воздуховодах и местных сопротивлений (отводы, переходы, заслонки).
- Гидравлического сопротивления горелочных устройств или слоя топлива на колосниковой решетке.
Шаг 3: Температурная поправка плотности воздуха
Каталожные характеристики машин серии ВДН составлены для нормальных условий: сухой воздух, температура +20 °C, плотность ρ₀ = 1,2 кг/м³.
Если забор воздуха происходит с улицы при -25 °C (плотность ≈ 1,42 кг/м³) или из верхней зоны котельного зала при +40 °C (плотность ≈ 1,13 кг/м³), фактическое развиваемое давление изменится прямо пропорционально плотности:
Это значение необходимо учитывать при проверке пусковых токов электродвигателя в зимнее время.
Шаг 4: Поиск рабочей точки на графике Q-H
На аэродинамический график вентилятора наносят кривую сопротивления тракта. Точка пересечения должна попадать в диапазон максимального КПД (для колес ВДН с 16 загнутыми назад лопатками оптимум составляет от 78% до 83%).
Шаг 5: Выбор частоты вращения — 1000 или 1500 об/мин
В нашей линейке представлены электродвигатели со скоростями 1000 и 1500 об/мин:
- 1000 об/мин (тихоходные): минимальный уровень шума, сниженный износ подшипников. Оптимальны для стандартных трактов с умеренным сопротивлением.
- 1500 об/мин (высоконапорные): компактные агрегаты, развивающие напор до 350–700 Па. Требуются для развитых воздуховодов с многоходовыми воздухоподогревателями.
Исполнение 1 или Исполнение 3: критерии выбора компоновки
Способ соединения колеса и мотора определяет эксплуатационную живучесть тягодутьевого узла.

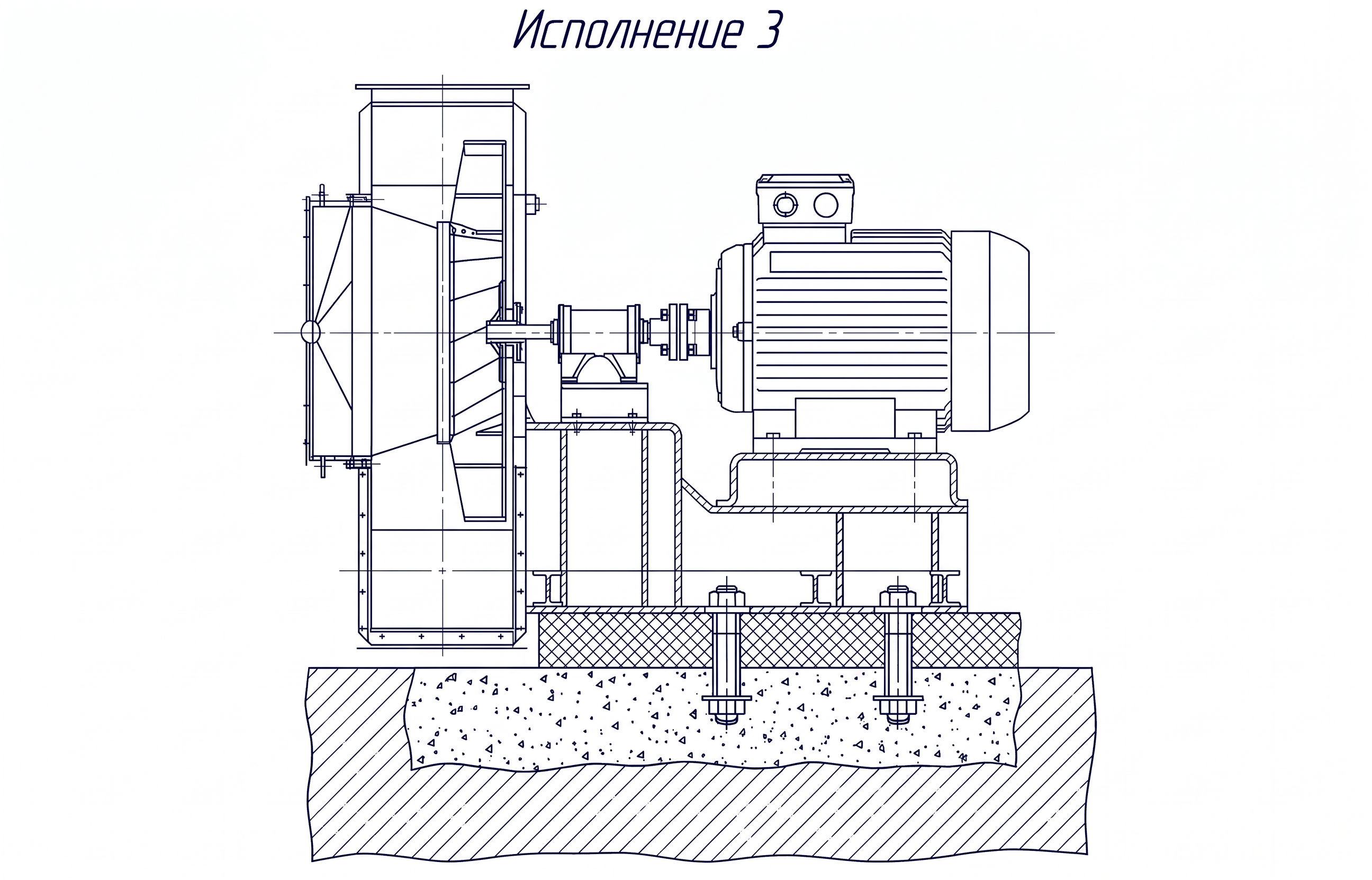

| Критерий оценки | Исполнение 1 (колесо на валу мотора) | Исполнение 3 (колесо на автономной ходовой части) |
|---|---|---|
| Монтажные габариты | Компактные, единая плита основания | Удлиненная сварная рама |
| Осевые и радиальные нагрузки | Передаются прямо на подшипники мотора | Полностью воспринимаются выносным узлом |
| Теплопередача от корпуса к приводу | Прямая теплопередача по валу | Развязана через эластичную муфту |
| Ресурс до капремонта | 15 000 – 25 000 часов | 40 000 – 60 000 часов |
| Сложность обслуживания | Минимальная (смазка закрытых подшипников) | Регулярный контроль уровня масла в ванне |
| Рекомендуемое применение | Модульные котельные, котлы до 4–6,5 т/ч | ТЭЦ, режим 24/7, котлы от 10 т/ч и выше |
Сравнение конструктивных исполнений вентиляторов ВДН по эксплуатационным критериям
Полное описание конструктивных особенностей и технических параметров серии — в разделе дутьевые вентиляторы ВДН каталога.
5 признаков того, что дутьевой вентилятор подобран неверно
Если тягодутьевая машина работает за пределами оптимальной зоны, система подает характерные технические сигналы:
- Дрожание корпуса и воздуховодов: работа в зоне глубокого дросселирования (угол открытия направляющего аппарата менее 20°) вызывает вихревые пульсации потока.
- Срабатывание теплового реле при пуске зимой: мотор подобран без запаса по мощности на плотность холодного воздуха (при -20 °C воздух на 15% плотнее).
- Химический недожог топлива (черный дым, падение КПД): вентилятор не развивает расчетного напора, факел «захлебывается», кислорода в зоне горения не хватает.
- Повышенный нагрев подшипников электродвигателя в Исполнении 1: попытка использовать агрегат на горячем притоке (+90…+150 °C) без ходовой части ведет к выгоранию смазки в подшипниковых щитах мотора.
- Превышение нормативного шума в котельном зале: машина подобрана на пределе оборотов там, где требовалось колесо большего диаметра при частоте 1000 об/мин.
Вопрос — ответ
Да, это самый энергоэффективный метод. Лопатки ВДН, загнутые назад, идеально согласуются с ЧРП. Снижение частоты вращения всего на 20% дает до 45–50% экономии электроэнергии на привод.
Для двигателей мощностью до 10 кВт запас составляет 15–20%. Для приводов от 11 до 55 кВт нормативный запас равен 10–15%. При мощности свыше 75 кВт достаточен запас в 5–10%.
Направление определяется со стороны привода: если крыльчатка вращается по часовой стрелке — это правое вращение (ПР), если против — левое (Л). Зеркально развернуть корпус на объекте невозможно: направление вращения задается геометрией лопаток колеса и спирали на заводе.
Подобрать дутьевой вентилятор ВДН под вашу рабочую точку помогут инженеры завода — по каталогу или опросному листу.
