Рабочее колесо дымососа: износ, признаки повреждений и когда нужна замена

Рабочее колесо — один из наиболее нагруженных узлов дымососа. Именно оно передает энергию потоку дымовых газов, поэтому состояние лопаток, дисков, ступицы и посадки напрямую влияет на производительность, давление и вибрацию машины.

При нормальной эксплуатации колесо работает с высокой окружной скоростью и многократно проходит через циклы нагрева, охлаждения и механической нагрузки. Если в потоке присутствует зола и твердые частицы, добавляется абразивный износ. Если на поверхности накапливаются отложения, появляется риск дисбаланса.

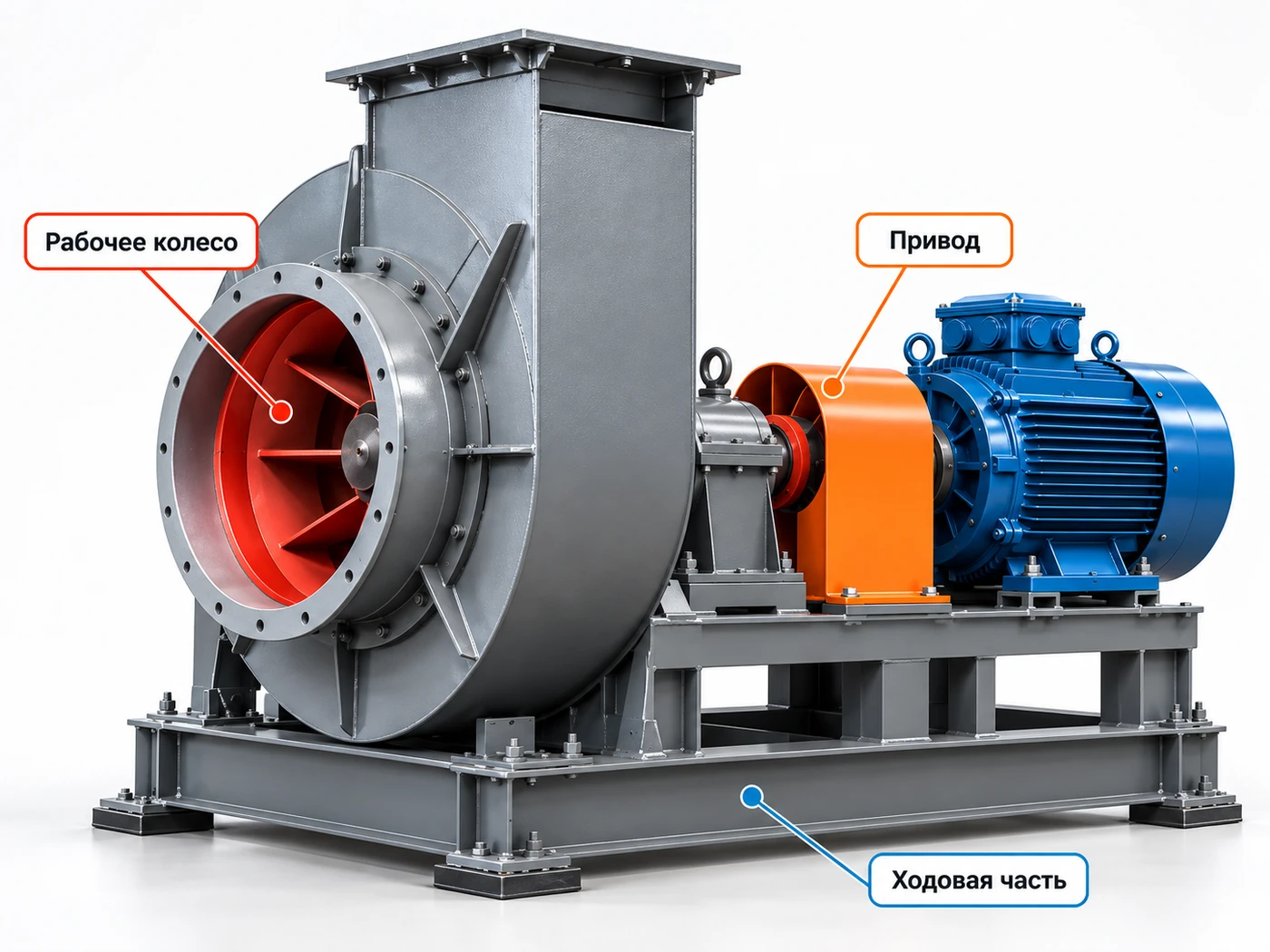

Из чего состоит рабочее колесо

Конструкция зависит от серии и типоразмера, но типовое центробежное колесо включает:

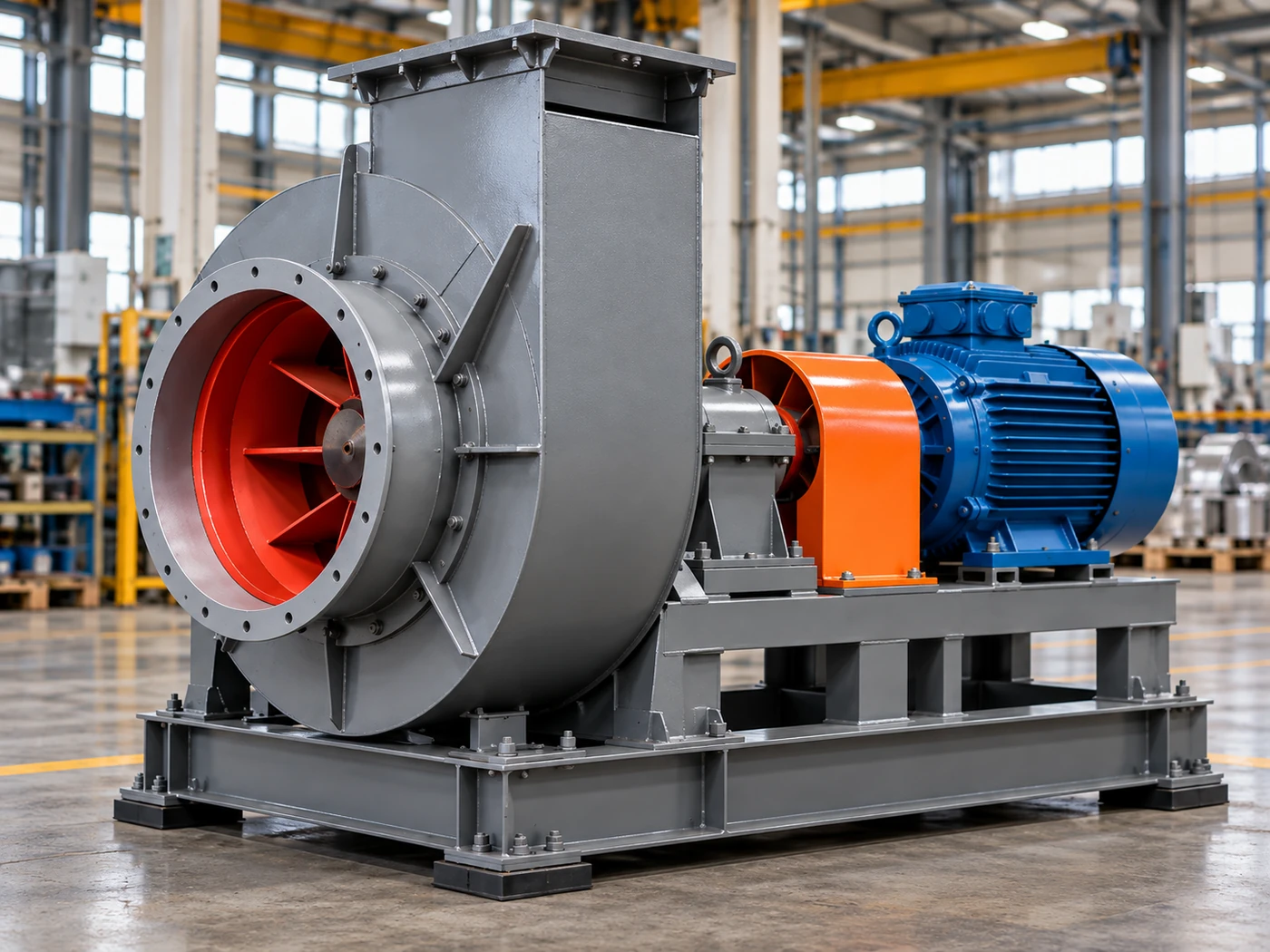

• ступицу, через которую колесо соединяется с валом или валом электродвигателя;
• основной диск;
• передний диск или входную часть;
• лопатки, формирующие каналы движения газа;
• сварные соединения и элементы крепления.

Для дымососов серии ДН характерны лопатки, загнутые назад. В технической документации на ряд ДН встречается конструкция с основным и передним дисками, ступицей и системой назад загнутых лопаток.

Какие виды износа встречаются чаще всего

Абразивный износ лопаток

Зола, пыль и твердые частицы действуют на металл как абразив. Наибольшая интенсивность износа обычно наблюдается на участках, где поток меняет направление и скорость, а частицы ударяются о поверхность.

Признаки:

• истончение кромок;
• локальные выработки;
• изменение профиля лопатки;
• неравномерный износ по окружности;
• появление острых или рваных кромок.

Даже если колесо еще вращается без явного задевания, изменение геометрии лопаток может ухудшить аэродинамику.

Эрозия и коррозия

Если в газах присутствует влага или агрессивные компоненты, абразивный процесс может сочетаться с коррозией. Визуально это проявляется раковинами, шероховатостью и локальным ослаблением металла.

Отложения на лопатках

Налипание золы и других продуктов не всегда означает потерю металла, но оно меняет массу отдельных участков колеса. Неравномерные отложения создают дисбаланс, из-за которого растет вибрация опор и нагрузка на подшипники.

Трещины и дефекты сварных соединений

Особое внимание следует уделять местам соединения лопаток с дисками, ступице и зонам концентрации напряжений. Трещина — более опасный дефект, чем поверхностный износ: при развитии она может привести к разрушению элемента на рабочей скорости.

Как износ рабочего колеса влияет на дымосос

Связь типовых дефектов рабочего колеса с поведением дымососа.

Какие признаки заметны без разборки

Вибрация стала выше обычной

Рост вибрации после продолжительного периода стабильной работы часто требует проверки рабочего колеса. Однако сразу делать вывод о дисбалансе нельзя: похожий симптом дают подшипники, центровка, фундамент и вал.

Если вибрация появилась после очистки, ремонта или сварочных работ на колесе, вероятность нарушения балансировки становится выше.

Появился новый гул или периодический шум

Изменение звука может быть связано с аэродинамикой, задеванием, подшипниками или ослаблением креплений. Поэтому шум рассматривают вместе с вибрацией и осмотром.

Производительность снизилась

Изношенные или деформированные лопатки меняют движение газа. Но прежде чем обвинять колесо, нужно исключить закрытый направляющий аппарат, загрязнение тракта, подсосы воздуха и изменение сопротивления сети.

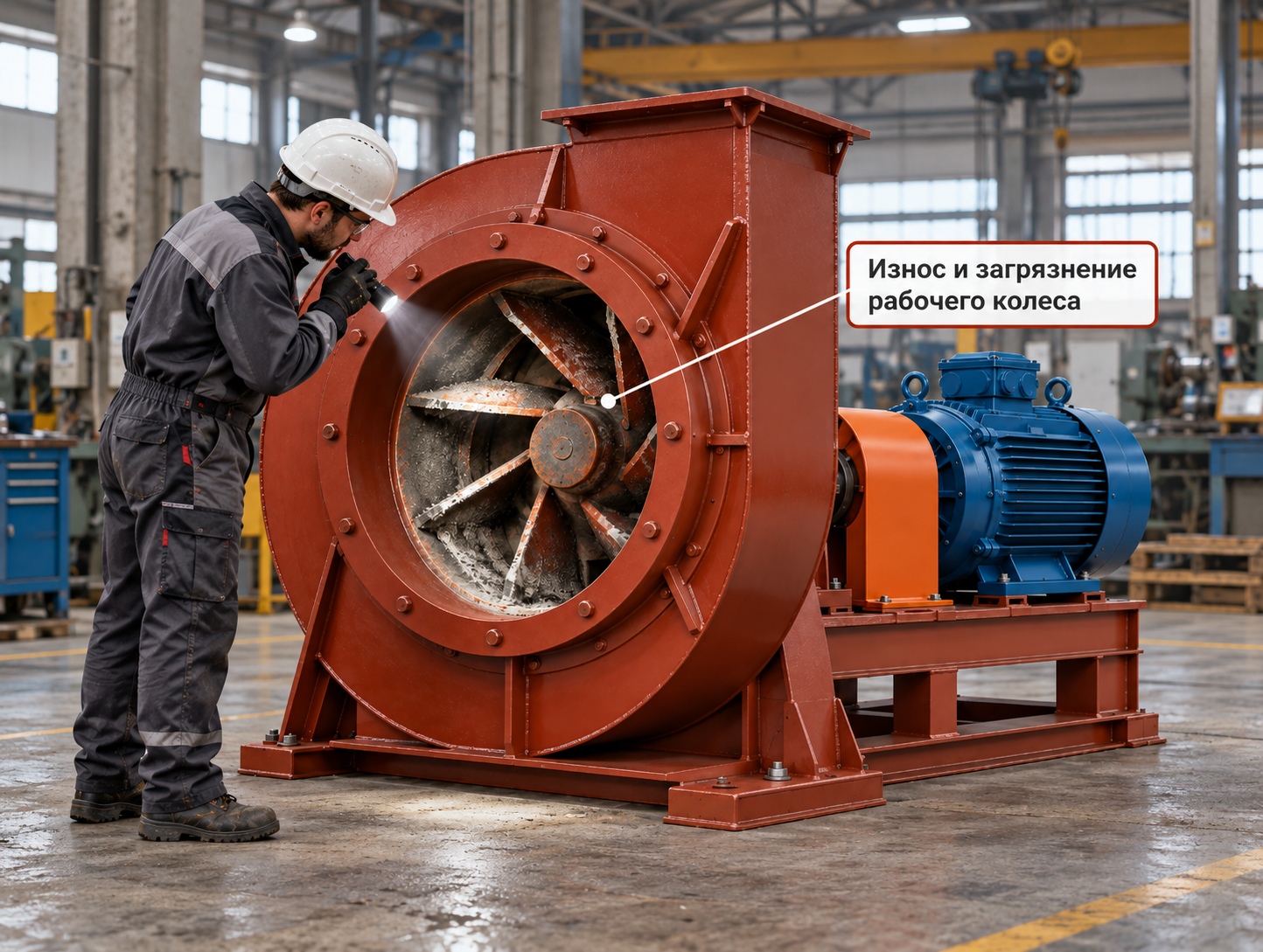

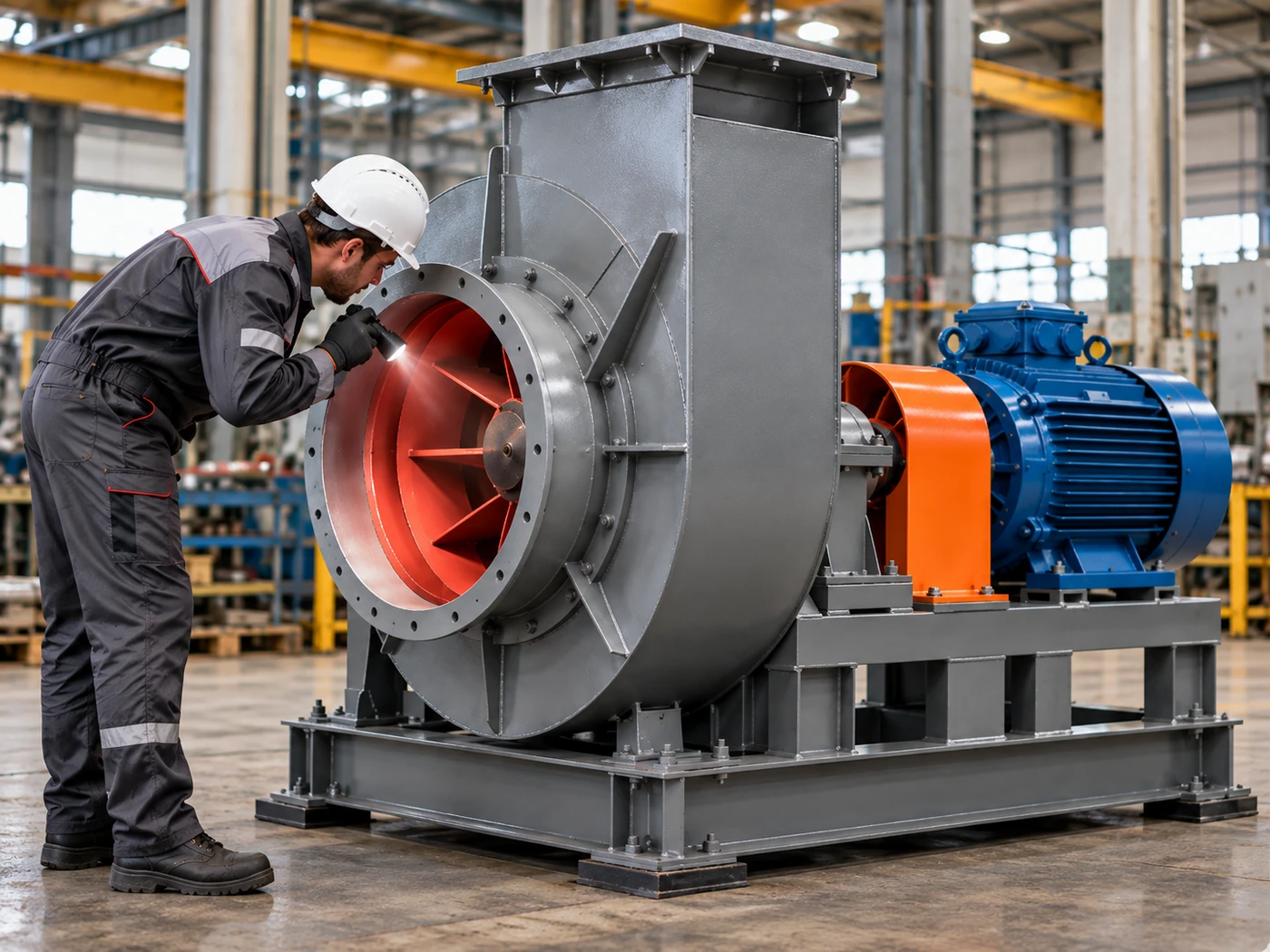

Как осматривать рабочее колесо

Перед осмотром оборудование должно быть безопасно остановлено и исключена возможность случайного пуска. Порядок допуска и блокировки определяется правилами предприятия.

Проверка поверхности лопаток

Осматривают входные и выходные кромки, сварные швы, места примыкания к дискам. Полезно сравнить несколько лопаток между собой: локальная разница часто заметнее, чем общий равномерный износ.

Проверка дисков и ступицы

Ищут трещины, следы смещения, задевания и деформации. Особое внимание — креплению ступицы и посадочным поверхностям.

Проверка отложений

Если колесо загрязнено, до окончательной оценки вибрации его необходимо очистить. Балансировать загрязненное колесо бессмысленно: после очистки распределение массы изменится.

Ремонтировать или менять колесо

Решение зависит от характера повреждения, остаточной толщины элементов, состояния сварных соединений и требований документации на конкретную машину.

Восстановление возможно, когда

• дефект локальный и ремонт технологически допустим;
• базовая геометрия колеса сохранена;
• нет опасных трещин в ответственных участках;
• после ремонта можно выполнить контроль и балансировку;
• стоимость и срок ремонта оправданы.

Замена предпочтительнее, когда

• износ распространен по многим лопаткам;
• геометрия существенно нарушена;
• имеются развивающиеся трещины;
• повреждена ступица или посадка;
• колесо уже многократно ремонтировалось;
• надежность восстановленного узла невозможно подтвердить.

Какие данные нужны для заказа нового колеса

Для заказа рабочего колеса или другой запчасти подготовьте:

• полную маркировку дымососа;
• номер и частоту вращения;
• наличие индекса Х;
• направление вращения;
• фотографии существующего колеса и шильдика;
• диаметр и размеры посадки;
• при наличии — номер чертежа или паспорт;
• информацию о фактической среде и характере износа.

Для старых машин особенно полезны фото и замеры: маркировка могла меняться, а оборудование — ранее ремонтироваться или модернизироваться.

Как увеличить ресурс рабочего колеса

Следить за очисткой газов

Чем больше твердых частиц проходит через дымосос, тем интенсивнее абразивный износ. Состояние газоочистного оборудования напрямую влияет на ресурс колеса.

Не допускать длительной работы с сильной вибрацией

Вибрация повышает циклические напряжения и нагружает сварные соединения. Ее причину необходимо искать, а не маскировать.

Контролировать рабочий режим

Эксплуатация далеко от расчетной рабочей зоны может ухудшать аэродинамику и повышать динамические нагрузки.

Осматривать колесо при плановых остановках

Намного проще принять решение о ремонте на ранней стадии, чем устранять последствия разрушения лопатки.

Как измерять износ, а не оценивать его только визуально

Визуальный осмотр помогает найти дефект, но для решения о ремонте желательно получить измеряемые данные. В зависимости от конструкции контролируют толщину металла в характерных зонах, размеры кромок, геометрию дисков и биение.

Сделать карту измерений

Если машина работает в абразивной среде, полезно каждый плановый ремонт выполнять замеры в одинаковых точках. Тогда видна не только текущая толщина, но и скорость потери металла между остановками.

Сравнивать лопатки между собой

Неравномерность износа важна не меньше среднего значения. Одна сильно поврежденная лопатка способна заметно изменить баланс ротора.

Балансировка рабочего колеса

Балансировку выполняют после устранения дефектов, очистки и завершения сварочных работ. Если балансировать колесо, на котором затем заменят участок металла или удалят отложения, результат будет потерян.

Что может нарушить балансировку

• неравномерный абразивный износ;
• отложения;
• ремонтная наплавка;
• замена или восстановление лопатки;
• деформация диска;
• неправильная установка на вал.

После монтажа колеса на агрегат полезно оценить вибрацию уже в сборе, потому что общий ротор включает не только само колесо, но и вал, муфту и посадочные соединения.

Почему новое колесо не всегда решает проблему вибрации

Если источником вибрации является вал, подшипник, муфта или основание, установка нового колеса не устранит первопричину. Поэтому перед заказом дорогой детали важно завершить диагностику.

Обратная ситуация тоже встречается: подшипники меняют несколько раз, но они снова повреждаются из-за дисбаланса старого колеса.

Что проверить после установки нового рабочего колеса

До пуска

• правильность посадки и крепления;
• отсутствие задевания;
• направление вращения;
• состояние входного зазора;
• крепление корпуса и рамы;
• готовность ограждений.

На пробном пуске

• уровень и характер вибрации;
• отсутствие посторонних звуков;
• ток двигателя;
• прогрев подшипников;
• достижение требуемого давления и расхода.

После выхода на рабочую температуру

Повторно оценивают опоры и вибрацию, потому что тепловое состояние способно повлиять на зазоры и центровку.

Как планировать запасное рабочее колесо

На непрерывных или критичных объектах срок изготовления запчасти может быть важнее ее цены. Если история осмотров показывает стабильный абразивный износ, запасное колесо целесообразно заказать до того, как существующее достигнет предельного состояния.

Для планирования полезно хранить фотографии и замеры по каждому ремонту. Так снабжение получает прогноз, а не аварийную заявку «нужно вчера».
