Вентилятор с посадкой рабочего колеса на вал двигателя-привода ВДН 13-1500

Назначение изделия

Один из наиболее мощных дутьевых агрегатов своей серии, предназначенный для скоростной подачи воздуха под высоким давлением (до 650–700 Па) при объеме перекачки свыше 50 000 м³/ч. Агрегат разработан для котельных установок сверхвысокой паропроизводительности и промышленных печей с плотной загрузкой и максимальным аэродинамическим сопротивлением тракта горения.

Конструктивные особенности изделия

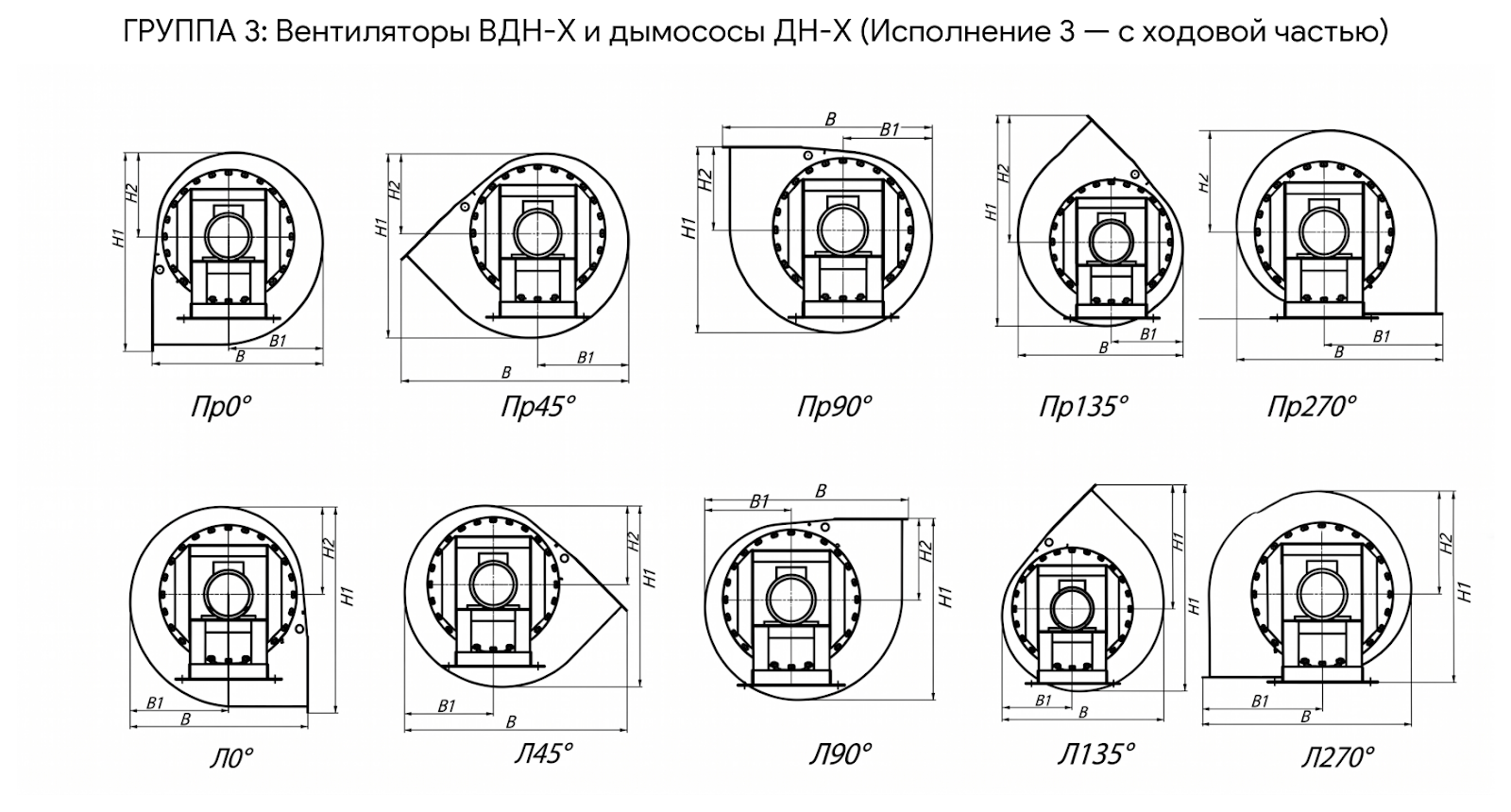

Вентилятор оснащен массивным рабочим колесом диаметром 1300 мм с 16 загнутыми назад лопатками, закрепленным прямо на валу электродвигателя мощностью от 90 до 110 кВт со скоростью вращения 1500 об/мин. Толстостенный стальной корпус-«улитка» имеет усиленный силовой каркас из внешних ребер жесткости для надежной компенсации аэродинамических пульсаций потока. Установка монтируется на усиленную стальную раму, а выходной фланец ориентируется под стандартные углы от 0° до 315°.

Условия эксплуатации изделия

Вентилятор рассчитан на круглосуточную безаварийную работу в тяжелом промышленном цикле (S1). Рабочая среда — невзрывоопасный воздух с запыленностью не более 0,1 г/м³ и температурой до +80 °C (допустимо кратковременное повышение до +200 °C). Категории размещения — У2/У3 по ГОСТ 15150. Требует обязательной установки на монолитный железобетонный фундамент с использованием виброизоляторов и мягких компенсаторов на стыках воздуховодов.

Сфера использования изделия

ВДН-13-1500 применяется на главных энергетических блоках ТЭЦ и ГРЭС, в металлургическом производстве (нагнетание воздуха в нагревательные, плавильные и обжиговые печи), на предприятиях нефтехимического сектора, цементных заводах и в специализированных высоконапорных вентиляционных установках.
