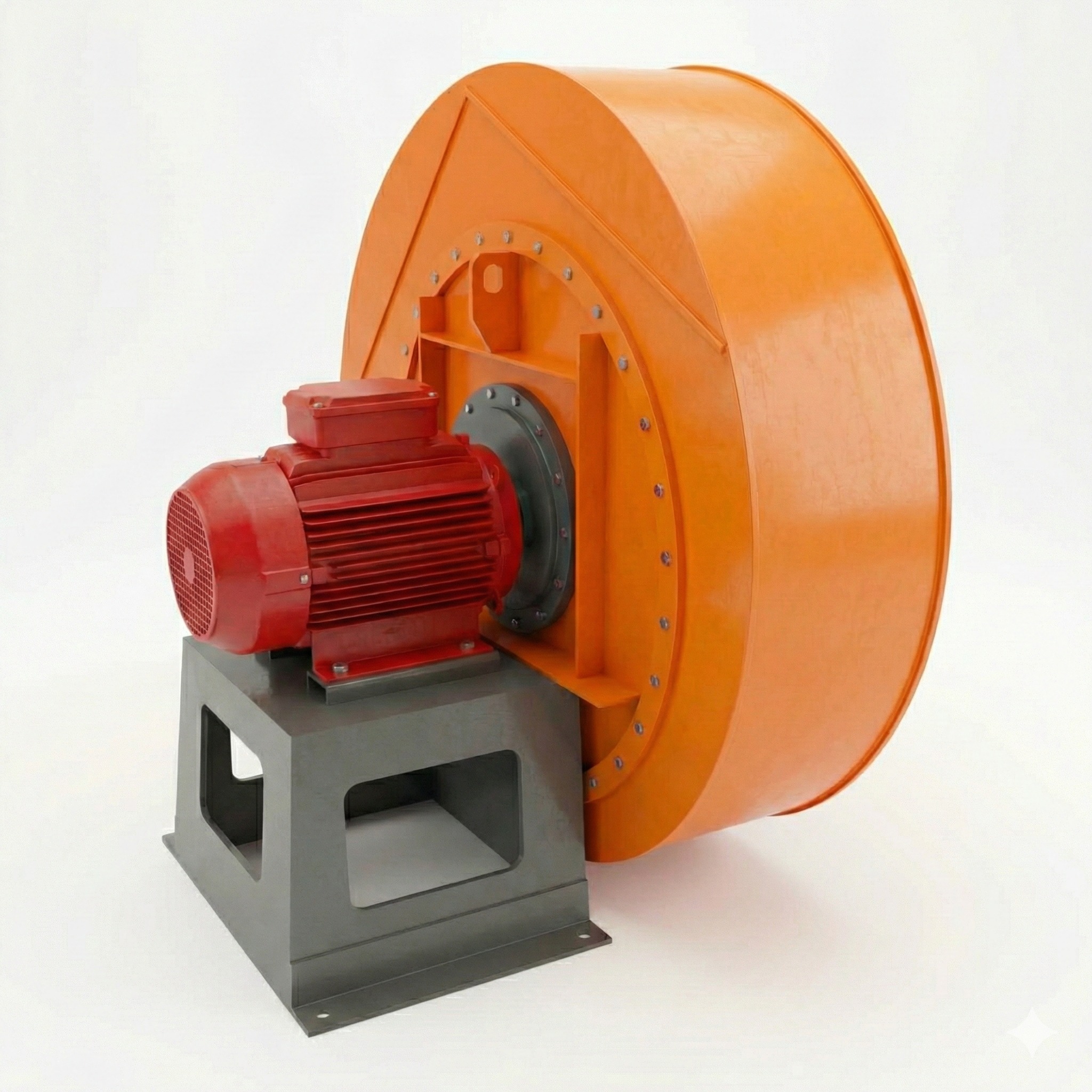

Вентилятор с посадкой рабочего колеса на вал двигателя-привода ВДН 11,2-1500

Назначение

Вентилятор ВДН-11,2-1500 относится к классу высоконапорных промышленных тягодутьевых машин. Он предназначен для мощной принудительной подачи воздуха в топки тяжелонагруженных паровых котлов и высокопроизводительных технологических печей, где для преодоления сопротивления фильтров, рекуператоров и теплообменников требуется давление до 441 Па и производительность до 28 700 м³/ч.

Конструктивные особенности

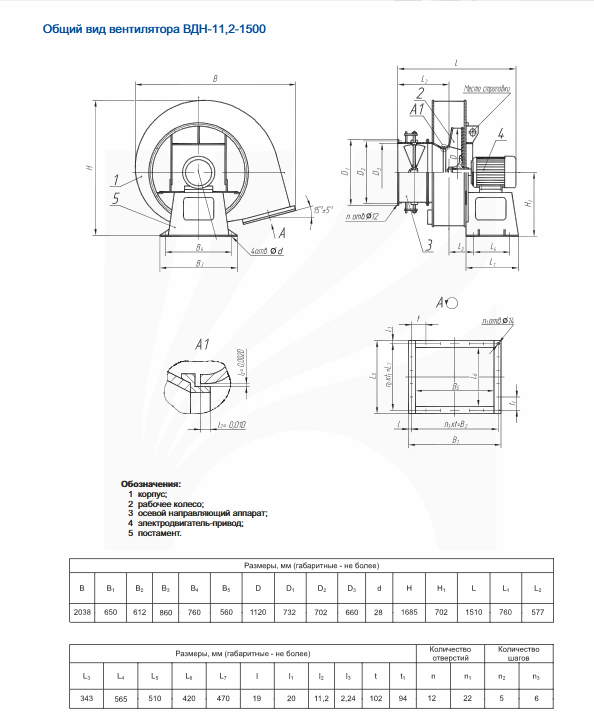

Главное конструктивное отличие модели — совмещение крупного колеса диаметром 1120 мм с высокой частотой вращения (1500 об/мин). Агрегат комплектуется мощным двигателем 5А225М4 на 55 кВт. 16 загнутых назад лопаток крыльчатки проходят строгую динамическую балансировку на заводе для исключения радиального биения. Корпус-улитка выполнен из усиленной стали повышенной толщины, устойчив к пульсациям потока и предусматривает разворот патрубка с интервалом 45°.

Условия эксплуатации

Вентилятор рассчитан на тяжелый непрерывный режим работы (S1). Предназначен для перемещения чистого воздуха и неагрессивных газовых смесей температурой до +80 °C (допустимо кратковременно до +200 °C) с запыленностью не выше 0,1 г/м³. Климатическое исполнение — У2/У3. Требует установки на массивный виброизолированный фундамент и применения мягких вставок на фланцах воздуховодов.

Сфера использования

ВДН-11,2-1500 применяется на теплоэлектростанциях (ТЭЦ), крупных котельных районного масштаба, в металлургическом производстве (нагнетание воздуха в газогенераторы, нагревательные и обжиговые печи), на заводах строительных материалов, а также в системах мощной общезаводской технологической вентиляции.Назначение ВДН-11,2-1500

Вентилятор ВДН-11,2-1500 относится к классу высоконапорных промышленных тягодутьевых машин. Он предназначен для мощной принудительной подачи воздуха в топки тяжелонагруженных паровых котлов и высокопроизводительных технологических печей, где для преодоления сопротивления фильтров, рекуператоров и теплообменников требуется давление до 441 Па и производительность до 28 700 м³/ч.

Конструктивные особенности ВДН-11,2-1500

Главное конструктивное отличие модели — совмещение крупного колеса диаметром 1120 мм с высокой частотой вращения (1500 об/мин). Агрегат комплектуется мощным двигателем 5А225М4 на 55 кВт. 16 загнутых назад лопаток крыльчатки проходят строгую динамическую балансировку на заводе для исключения радиального биения. Корпус-улитка выполнен из усиленной стали повышенной толщины, устойчив к пульсациям потока и предусматривает разворот патрубка с интервалом 45°.

Условия эксплуатации ВДН-11,2-1500

Вентилятор рассчитан на тяжелый непрерывный режим работы (S1). Предназначен для перемещения чистого воздуха и неагрессивных газовых смесей температурой до +80 °C (допустимо кратковременно до +200 °C) с запыленностью не выше 0,1 г/м³. Климатическое исполнение — У2/У3. Требует установки на массивный виброизолированный фундамент и применения мягких вставок на фланцах воздуховодов.

Сфера использования ВДН-11,2-1500

ВДН-11,2-1500 применяется на теплоэлектростанциях (ТЭЦ), крупных котельных районного масштаба, в металлургическом производстве (нагнетание воздуха в газогенераторы, нагревательные и обжиговые печи), на заводах строительных материалов, а также в системах мощной общезаводской технологической вентиляции.
