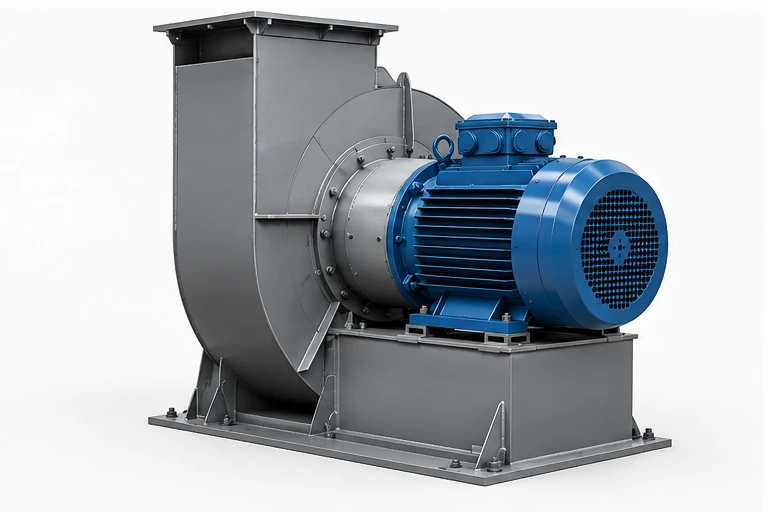

Дымосос с посадкой рабочего колеса на вал двигателя-привода ДН 10-1000

Назначение изделия

Центробежный котельный дымосос предназначен для принудительного отвода дымовых газов и продуктов сгорания из топок паровых котлов (производительностью до 2,5–6,5 т/ч) и водогрейных котлоагрегатов соответствующей мощности. Оборудование создает стабильное постоянное разрежение в топочной камере, обеспечивая безопасный и эффективный процесс горения твердого, жидкого или газообразного топлива.

Конструктивные особенности изделия

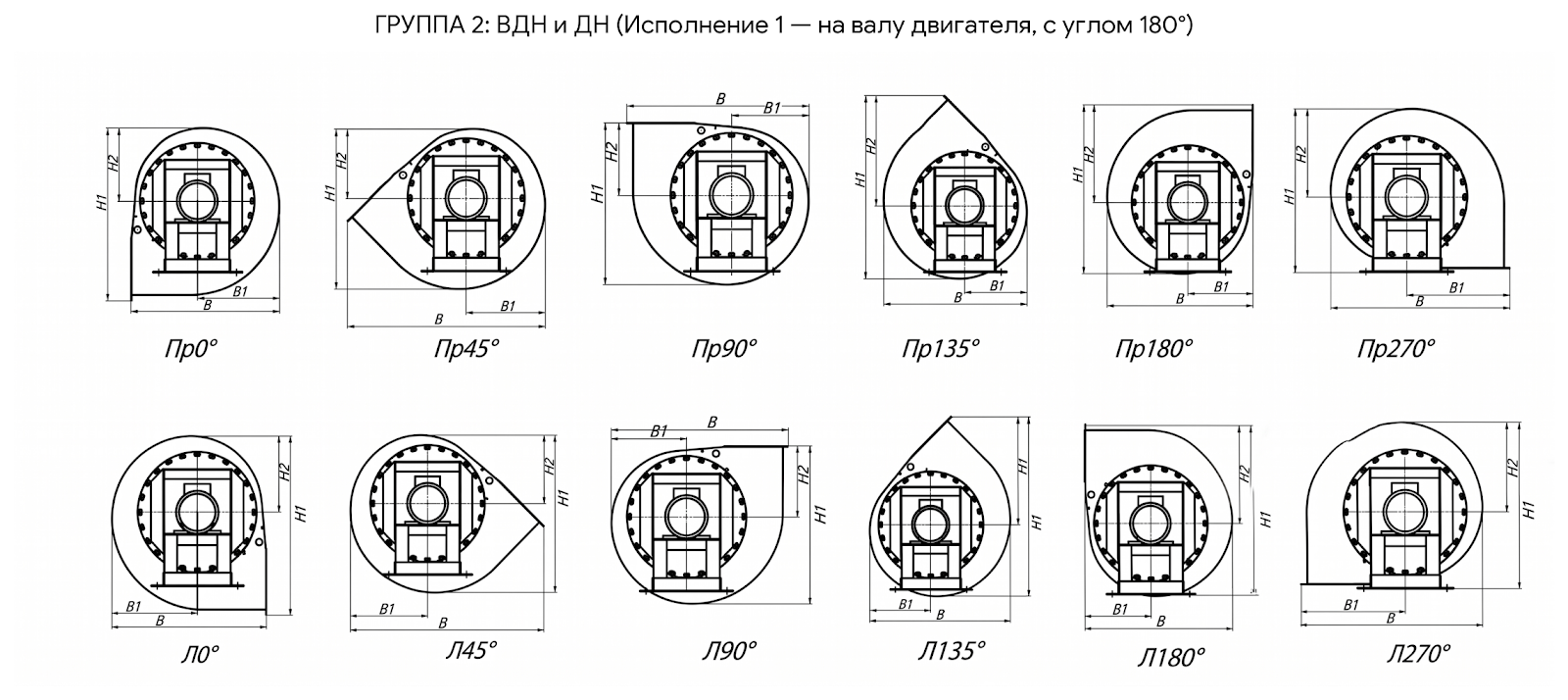

Модель выполнена по компактной 1-й конструктивной схеме: рабочее колесо насажено непосредственно на вал шестиполюсного электродвигателя мощностью 11 или 15 кВт со скоростью вращения 1000 об/мин. Крыльчатка диаметром 1000 мм имеет 16 загнутых назад лопаток, изготовленных из утолщенной износостойкой стали для защиты от истирания частицами золы. Спиральный корпус («улитка») снабжен смотровым люком для ревизии проточной части и выполнен поворотным, что дает возможность направить дымовые газы в боров котельной под нужным углом (с шагом 45°).

Условия эксплуатации изделия

Дымосос рассчитан на перемещение продуктов сгорания с температурой на входе от +70 °C до +200 °C (нижний порог предотвращает выпадение сернокислотного конденсата в тракте). При работе на твердом топливе обязательно наличие эффективных золоуловителей: максимальная запыленность газов летучей золой не должна превышать 1–2 г/м³. Климатическое исполнение агрегата — У2 или У3 по ГОСТ 15150.

Сфера использования изделия

ДН-10-1000 широко используется в коммунальных и ведомственных отопительных котельных установках, в модульных блочных котельных ЖКХ, на деревообрабатывающих предприятиях (с котлами на щепе, коре и пеллетах), а также в технологических линиях сушки сырья топочными газами.
