Дымосос с посадкой рабочего колеса на вал ходовой части привода ДН 17 Х-1000

Назначение изделия

Сверхмощная крупногабаритная тягодутьевая машина предназначена для эвакуации больших объемов продуктов сгорания из топок энергетических паровых котлоагрегатов производительностью от 75 до 100 т/ч и более, а также высокопроизводительных водогрейных котлов. Перекачивая от 60 000 до 80 000 м³/ч горячих газов при напоре до 350–420 Па, дымосос обеспечивает стабильную тягу в разветвленных трактах с многоступенчатой системой золоочистки.

Конструктивные особенности изделия

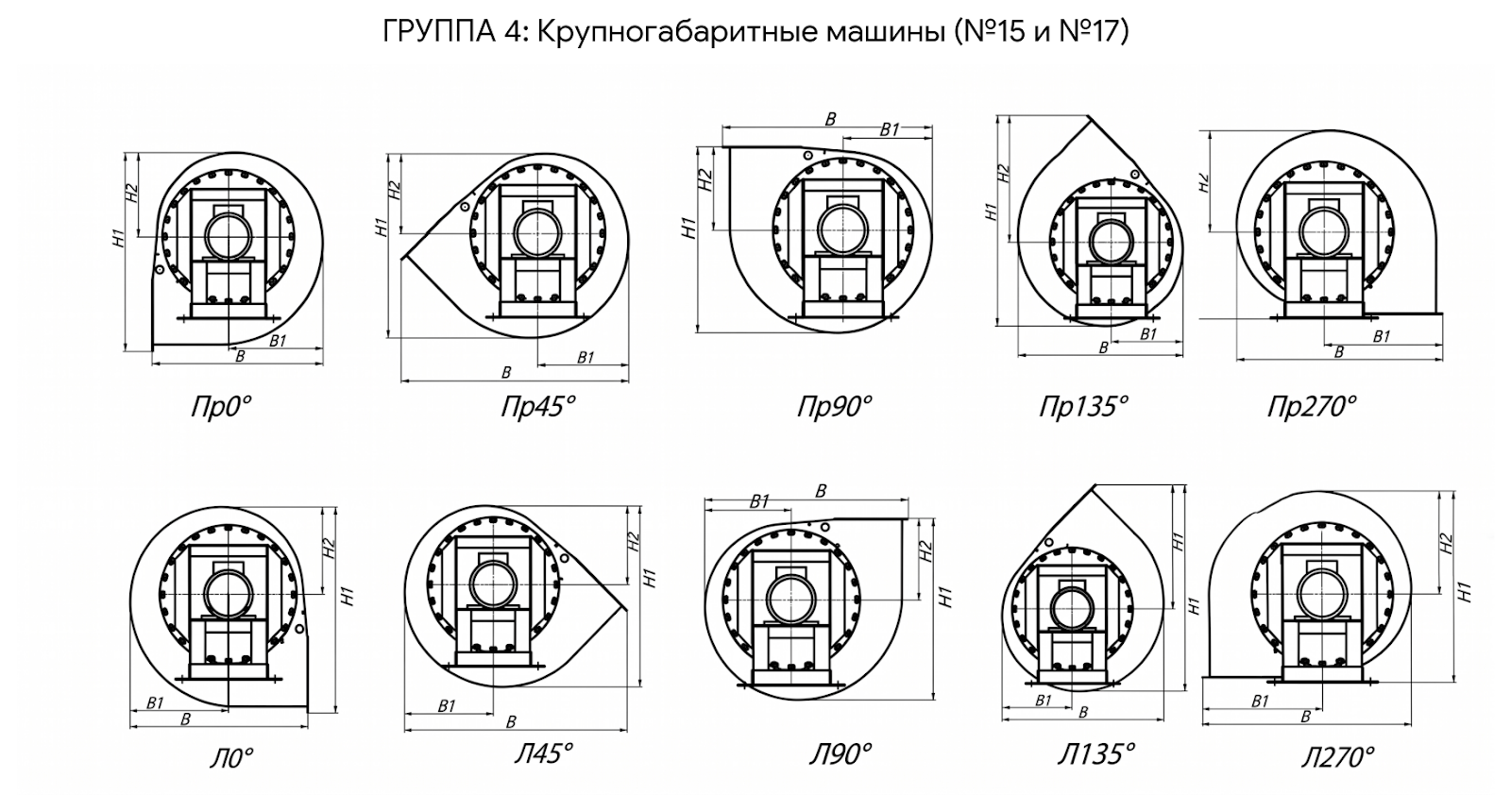

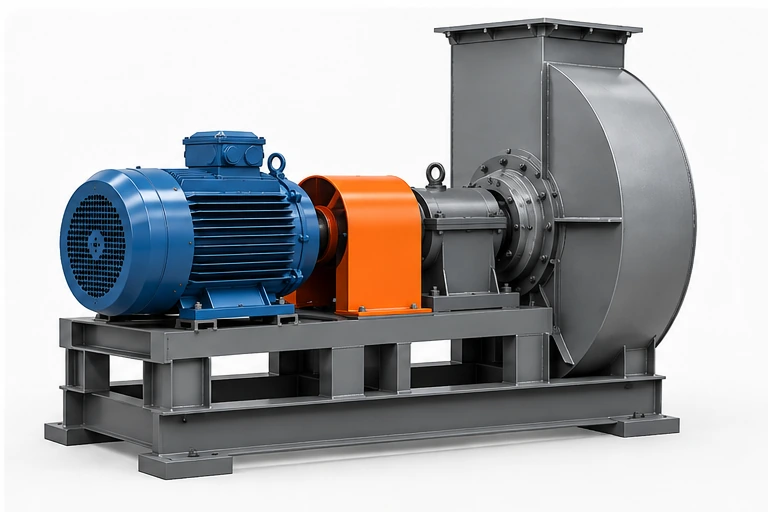

Конструктивное исполнение №3 рассчитано на экстремальные эксплуатационные нагрузки. Рабочее колесо диаметром 1700 мм имеет 16 загнутых назад лопаток увеличенной толщины с противоизносным усилением и закреплено на автономном валу массивной ходовой части. Привод осуществляется от мощного электромотора (110–132 кВт, 1000 об/мин) через эластичную соединительную муфту. Раздельная компоновка предотвращает воздействие осевых и радиальных сил на двигатель. Крупногабаритная улитка усилена мощным силовым поясом из прокатного профиля, снабжена люком обслуживания проточной части и монтируется на жесткую сварную раму.

Условия эксплуатации изделия

Агрегат рассчитан на тяжелый промышленный режим работы (S1) при температуре дымовых газов от +70 °C до +200 °C. Содержание твердой золы уноса в потоке строго ограничено 2 г/м³ (наличие циклонов или электрофильтров обязательно). Климатическое исполнение — У2/У3 по ГОСТ 15150. Из-за крупных габаритов и высокой массы агрегат требует обязательного монтажа на обособленный монолитный железобетонный фундамент с использованием виброизоляторов и установкой гибких термостойких вставок на газоходах.

Сфера использования изделия

ДН-17-Х-1000 применяется на главных энергетических блоках ТЭЦ и ГРЭС, на металлургических комбинатах полного цикла (отвод газов от агломерационных, нагревательных и доменных печей), на вращающихся печах обжига клинкера цементных заводов и на крупных объектах тяжелого машиностроения.
